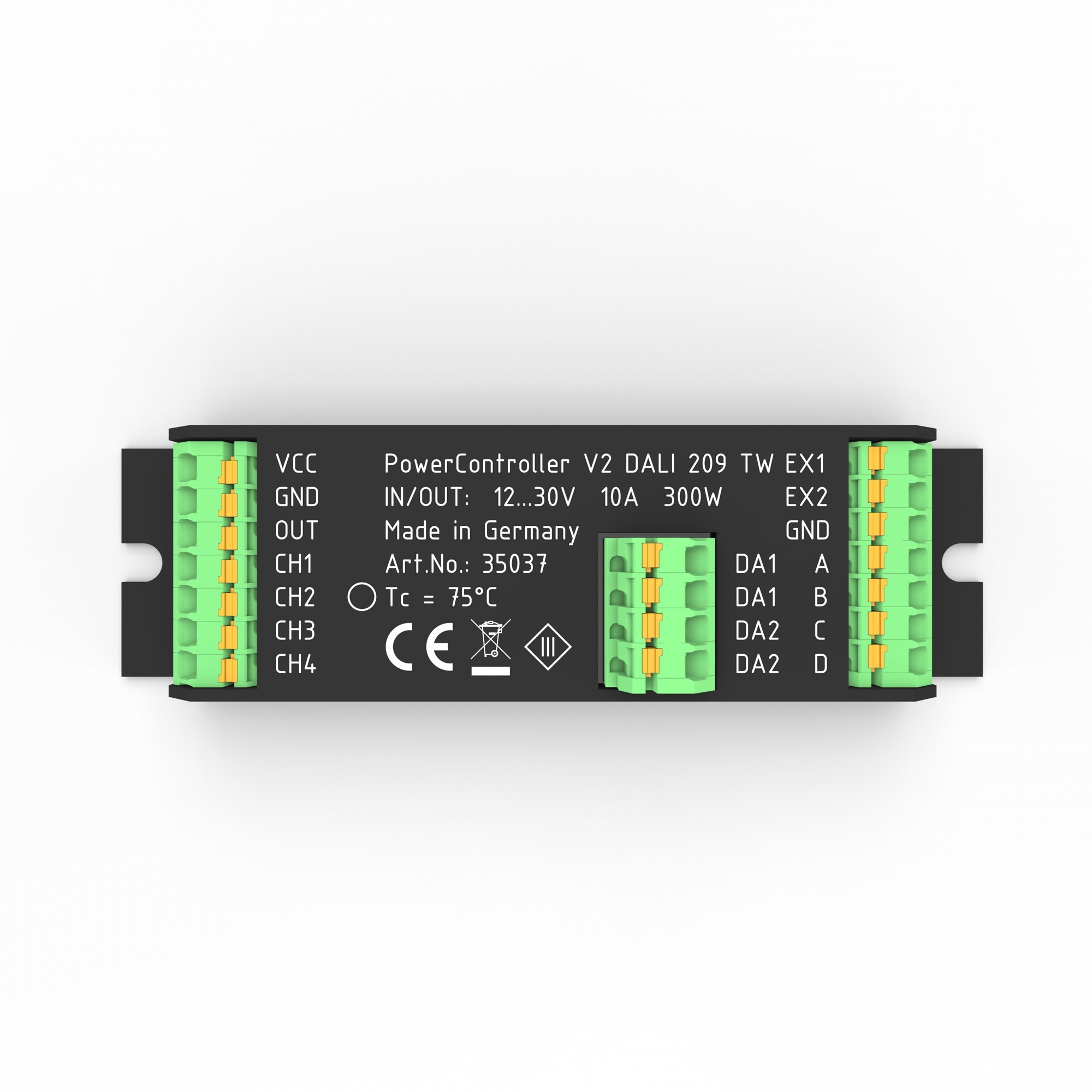

Unità di controllo della luce PowerController V2 Bianco regolabile via DALI 209 a 2 uscite a 10-30VDC max. 300W
- Integrazione di 2x Tunable White in un sistema DALI 209
- Totale commutabile fino a 300W o 10 A tramite i canali di uscita (1x 10 A / 2x 5 A)
- Per il controllo di moduli LED a tensione costante o strisce (tensione di uscita da 12 - 30 V)
Controller compatto Tunable White con compatibilità DALI 209
Con questa nuova versione del PowerController V2 è possibile controllare facilmente i moduli LED a colori bianchi regolabili tramite Dali. È possibile integrare fino a 2 dispositivi DALI 209 in un sistema DALI a partire da un piccolo pacchetto di soli 100 x 29 x 19 mm. I dispositivi DALI TW possono essere moduli LED o strisce con tensione di ingresso 10-30VDC e fino a 300W di potenza totale. È possibile collegare moduli LED con LED bianchi sintonizzabili in una singola fila o parallelografie di strisce LED a temperatura di colore singolo.
Ed è così che funziona l'installazione:
Connessione
Collegare i due ingressi DALI (DA2) del PowerController al cavo DALI BUS. Le 4 uscite (CH1-CH4) sono collegate alla linea negativa dei rispettivi moduli. Collegare il collegamento bianco freddo del primo dispositivo 209 a CH1 e il collegamento bianco caldo a CH2. Allo stesso modo, il secondo modulo è collegato allo stesso modo a CH3 e CH4. I conduttori positivi sono collegati a OUT tramite i morsetti (codice 33736). La tensione di esercizio è fornita da GND e VCC.
Come funziona
Dopo che tutti i componenti sono stati cablati correttamente, è possibile alimentare il PowerController V2 DALI 209 TW e quindi eseguire un indirizzamento sul DALI BUS. A seconda del software utilizzato, appariranno nuovi dispositivi DALI che ora possono essere personalizzati.
Installazione semplice grazie alle dimensioni minime
Il formato sottile e i pratici terminali di ingresso o uscita consentono una facile installazione negli armadi elettrici. Tramite le uscite è possibile commutare fino a 10 A (300 W). Il PowerController V2 DALI consente di controllare moduli LED a tensione costante.
È possibile anche la regolazione di moduli LED a corrente costante multipla.
L'unità Powercontroller V2 è compatibile con il nuovo driver LED a corrente costante di estensione, codice articolo 34722. Con questo driver è possibile controllare fino a 4 gruppi di sorgenti luminose a corrente costante di 1-1500mA e 4-42 V, come i nostri moduli LED LinearZ.
Caratteristiche
- Integrazione di 2x Tunable White in un sistema DALI 209
- Potenza di uscita: 120 W a 12 V CC; 240 W a 24 V CC; 300 W a 30 V CC
- Totale commutabile fino a 10 A attraverso i canali di uscita (1x 10 A / 2x 5 A)
- Per il controllo di moduli LED a tensione costante o strisce (tensione di uscita da 12 - 30 V)
- Tensione d'ingresso a seconda del modulo LED (12 - 30 V)
- Il design compatto con un'altezza di 13 mm e una larghezza di 29 mm consente una facile installazione negli armadi elettrici. I pratici morsetti consentono un'installazione facile e veloce.
- Ideale per il comando di tutti i tipi di apparecchi con moduli LED Tunable White, ad es. apparecchi a soffitto, apparecchi industriali, apparecchi a pavimento, apparecchi a parete, apparecchi a sospensione.
SKU | 35037 |
---|---|
Weight brut (g) | 1.000000 |
Fabbricante | Lumistrips |
Codice prodotto del produttore | 32156 |
Dimensioni: Lunghezza (mm) | 10 |
Dimensioni: Larghezza (mm) | 27 |
Dimensioni: Altezza (mm) | 19 |
Disponibile piu dello stock | YES |
Gamma di prodotti | PowerController |
