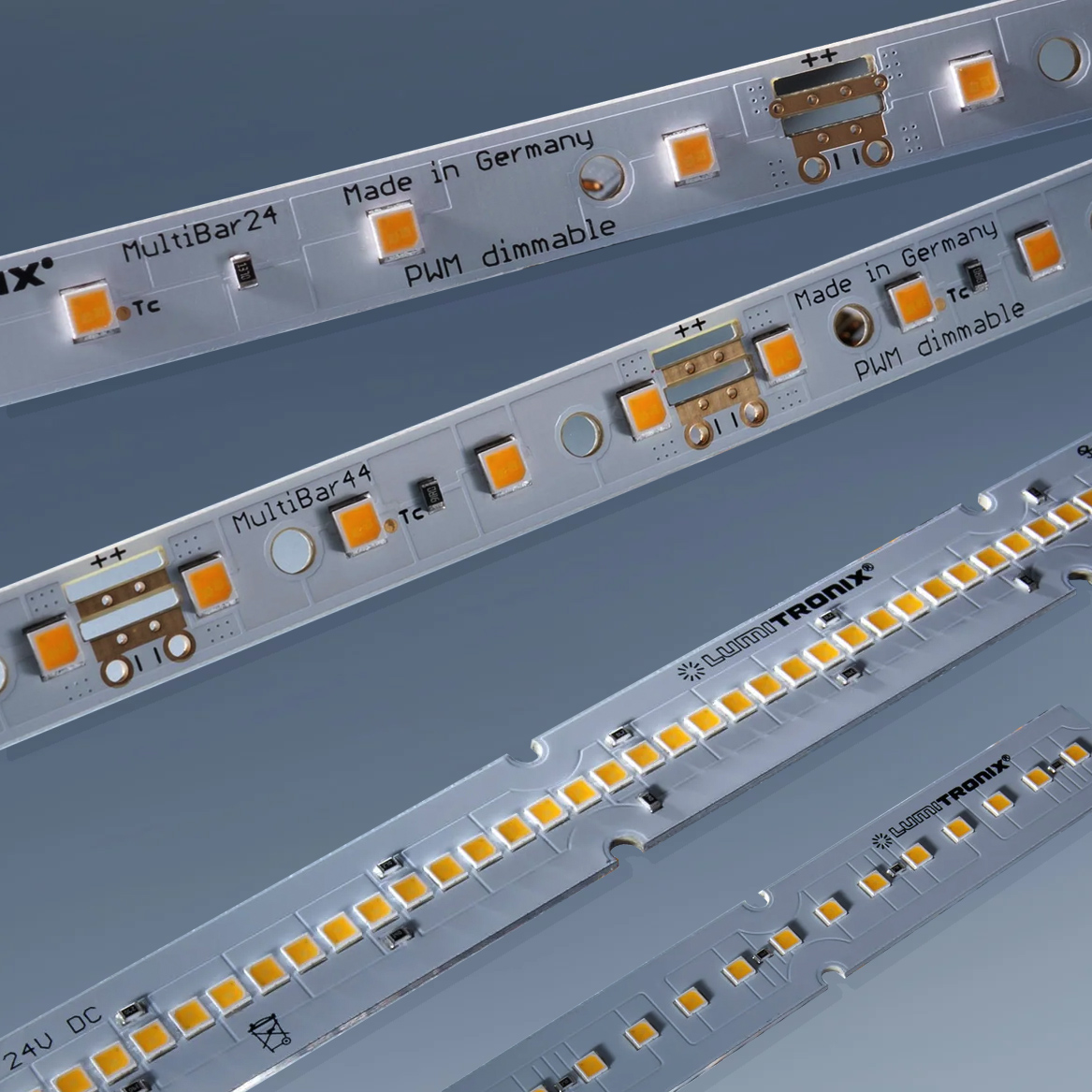

Costruisci la tua striscia LED bianca LumiBar-50 Plug & Play 50 cm, Made in Germany, LED Nichia/Cree/Samsung/Seoul, 12/24/48V (fino a 10000lm/m)

Le strisce LED LumiBar-50 Nichia sono versatili e facili da usare, ideali per un'ampia gamma di applicazioni, tra cui quelle commerciali, industriali, di illuminazione generale, di illuminazione decorativa, di allestimento di stand fieristici o di illuminazione di compito. Il sistema a innesto o i connettori disponibili consentono di collegare le strisce in lunghe strisce luminose senza saldature, con LED uniformemente distanziati che possono essere suddivisi per illuminare anche spazi ristretti.

LumiBar-50 è stata progettata per utilizzare i LED di media potenza della serie 757 di Nichia, che hanno riscosso un enorme successo sul mercato grazie alla loro massima efficienza luminosa (222 lm/w), alle dimensioni ridotte (confezione 3030), all'estrema durata (oltre 100.000 ore) e all'elevata versatilità. Potendo equipaggiare la LumiBar-50 con la selezione completa di LED Nichia 757, con CRI 70, 80, 90, 95 o 98 e temperatura di colore da 1800K a 6500K, sarete in grado di creare il prodotto perfetto per la vostra applicazione.

Le specifiche disponibili per la personalizzazione relative alla densità e alla larghezza dei LED consentono a LumiBar-50 di soddisfare la maggior parte dei requisiti per le applicazioni di illuminazione lineare.

Prodotta in Germania, la striscia LED Lumibar-50 è un prodotto professionale progettato per l'uso a lungo termine, con una garanzia di 5 anni.

Soluzioni LED personalizzate: L'eccellenza dell'illuminazione su misura

Non accontentatevi di soluzioni LED generiche quando il nostro servizio di personalizzazione è in grado di soddisfare le vostre esigenze specifiche, evitando i compromessi associati ai prodotti standard. Con oltre 20 anni di esperienza nel settore, produciamo in Germania soluzioni LED innovative, di qualità e ad alte prestazioni, personalizzate in base alle vostre specifiche.

Processo di personalizzazione semplificato e assistenza professionale

La progettazione dell'illuminazione a LED è semplice grazie a questo processo specializzato per la creazione di strisce LED personalizzate lunghe 50 cm e larghe fino a 20 mm, di colore bianco, con opzioni relative a dimensioni, specifiche e caratteristiche elettriche.

L'avvio di un progetto LED personalizzato può sembrare impegnativo, ma noi siamo qui per aiutarvi, offrendovi un supporto completo per la selezione dei LED, delle modalità di pilotaggio, dei controlli, della gestione termica e della connettività.

Iniziate il vostro progetto LED personalizzato

Siete pronti a trasformare la vostra visione in realtà con la striscia LED perfetta? Ordinate ora e lasciate che illuminiamo la vostra strada verso l'innovazione, assicurando che il vostro progetto brilli più che mai.

Processo d'ordine della striscia LED LumiBar-50 personalizzata e dettagli tecnici:

Costruisci la tua striscia LED LumiBar-50 Moduli LED Plug & Play, Made in Germany, con serie di LED Nichia 757, 500 mm di lunghezza e da 5 a 20 mm di larghezza, con PCB rigido.

Passo 1: Quantità d'ordine (pezzi)

Di quanti moduli avete bisogno. Pur non essendoci un MOQ, consigliamo di ordinare almeno 50 metri. La quantità ordinata sarà consegnata in strisce da 50 cm, che potrete poi tagliare alla lunghezza desiderata, in base all'unità di taglio.

L'unità di taglio si basa sul numero di LED per metro e sulla scelta del voltaggio e può variare da 3 mm a 50 mm (vedere l'immagine per i dettagli).

Fase 2: Larghezza della striscia LED (mm).

La striscia LED LumiBar-50 può essere ordinata in larghezze standard, da 5 a 20 mm. Per dimensioni diverse da quelle offerte, contattateci.

Fase 3: Materiale e qualità del PCB del modulo LED

La striscia LED LumiBar-50 sarà realizzata su PCB FR4.

Esistono 3 livelli di qualità:

• Economy PCB FR4: 1 strato di PCB, 1 mm di spessore del materiale PCB, 1 oz di spessore del rame PCB
• Best Value PCB FR4: 2 strati di PCB, 1,6 mm di spessore del materiale del PCB, 1 oz di spessore del rame del PCB
• Premium PCB FR4: 2 strati di PCB, 1,6 mm di spessore del materiale del PCB, 1 oz di spessore del rame del PCB

Il PCB presenta le seguenti caratteristiche standard: Maschera di saldatura bianca, serigrafia nera. Finitura superficiale HAL senza piombo. Spaziatura minima delle tracce 0,2 mm. Dimensione minima dei fori: 0,3 mm (alluminio 1,5 mm). Spaziatura minima tra i componenti: 0,5 mm. Spaziatura minima tra i bordi: 0,5 mm

Passo 4: Tensione di alimentazione della striscia LED (V)

Per alimentare una striscia LED è necessario un alimentatore esterno che garantisca la corrente e la tensione raccomandate. Senza di esso, la corrente dei LED aumenterà in modo esponenziale con la tensione applicata, poiché una piccola variazione di tensione porta a una grande variazione di corrente, fino a raggiungere la corrente massima e a bruciare il modulo.

L'alimentazione esterna può essere un alimentatore a tensione costante da 12/24/48VDC.

È possibile scegliere di costruire la striscia LED con una modalità di regolazione della corrente, in modo che possa funzionare con trasformatori a tensione costante per 12VDC, 24VDC o 48VDC. A tale scopo, i LED saranno disposti in serie, con il componente di regolazione della corrente dopo ogni gruppo:

• 12VDC (3 LED in serie + componente di regolazione della corrente)
• 24VDC (7 LED in serie + componente di regolazione della corrente)
• 48VDC (15 LED in serie + componente di regolazione della corrente)

Per tutte le opzioni di cui sopra, il numero di LED per contatore (al punto 5) deve essere divisibile per il numero di LED in serie. Ad esempio, per 24 V CC si possono avere 70 LED per metro, ma non 60 LED. Se si richiedono 60 LED per metro, la striscia LED deve essere a 12V o 48V.

Per un progetto con grandi quantità di moduli/strisce LED collegati in lunghe file, la soluzione migliore è un circuito a tensione costante a 24 V CC.

Fase 5: Quanti LED per striscia:

La quantità di LED per striscia (pezzi) determina il flusso luminoso totale e l'applicazione. Di seguito sono riportate alcune linee guida per i LED Nichia 4000K CRI80:

Raccomandiamo che il numero totale di LED che verranno utilizzati per costruire la vostra striscia led personalizzata sia il più vicino possibile a un multiplo di 5000.

Fase 6: Temperatura di colore dei LED

Temperature di colore diverse creano effetti visivi diversi e sono adatte ad ambienti diversi. La temperatura del colore si misura in Kelvin (K) su una scala da "calda" a "fredda": Più la luce è "calda", più basso è il numero di Kelvin. Più la luce è "fredda", più il numero di Kelvin è alto. Per ulteriori informazioni sulla temperatura di colore consigliata per un progetto, consultare il nostro blog.

Fase 7: Tipo di LED

La striscia LED LumiBar-50 può essere prodotta con i LED di vostra scelta, tra cui la serie di LED Nichia 757 di ultima generazione e i LED 3030 a media potenza, leader del settore. La serie 757 LED ha la massima efficienza luminosa (fino a 222 lm/w) e affidabilità (fino a 100.000 ore di vita L70). Ogni LED ha un consumo tipico di 0,2 W a 65 mA, per un flusso luminoso fino a 45 lm.

Fare clic qui per vedere l'attuale gamma Nichia.

I tipi speciali di LED Nichia 757 includono:

• Optisolis 757 e CRI99: LED con uno spettro vicino alla luce naturale, CRI99, R9 minimo 85
• Serie H6 757 & CRI90: LED che raggiungono una qualità del colore migliore rispetto ai LED tradizionali (Ra≥90, R9≥50, R15≥85) mantenendo un'efficacia migliore rispetto ai LED Ra≥80.
• Serie Vitasolis 757 e CRI80: I LED Vitasolis emettono un colore bianco naturale con un alto contenuto di energia blu-verde che stimola il risveglio e favorisce una vita vivace.
• Serie HPS 757 & CRI70: LED che riproduce fedelmente il colore di emissione delle lampade al sodio ad alta pressione (HPS), più spesso utilizzate per l'illuminazione stradale e l'illuminazione esterna in tutto il mondo.
• Rs060 Hortisolis Nichia: la serie di LED bianchi Hortisolis™ di Nichia, i più adatti alla crescita delle piante (con temperatura di colore di 5000K).
• Speciale riduzione del colore: Luce che esalta i prodotti come la carne (Rs020 a 5000K) e gli alimenti freschi (Rs030).

Non tutte le temperature di colore sono disponibili per ogni tipo di LED o CRI.

Altre opzioni includono i LED Samsung, Seoul Semiconductor o Cree 2835.

La scheda tecnica della striscia LED specificherà il numero di parte del LED Nichia/Samsung/Cree/Seoul Semiconductor.

Fase 8: Modalità di regolazione della corrente

Il componente di regolazione della corrente per la serie di LED può essere un semplice resistore per la modalità Best Value o un regolatore lineare per la modalità Premium. Quest'ultimo è consigliato per ottenere la massima durata del modulo LED.

Fase 13: Ambito di consegna

Il processo d'ordine e il pagamento online possono essere effettuati per l'intera quantità dell'ordine (metri) o per il disegno, la progettazione o i campioni. In base alla vostra scelta, l'ambito di consegna e il pagamento saranno:

• Quantità d'ordine (pezzi): l'intera quantità inserita al punto 1, compresi disegno, progetto e campioni.
• Solo disegno e campioni: Disegno, progettazione e 5 campioni di massimo 50 cm ciascuno, per la striscia LED con le specifiche dell'ordine.
• Solo disegno: Il disegno delle strisce LED, comprensivo di:

- Disegno dimensionale, con posizione dei LED, piazzole di saldatura, componenti di regolazione della corrente, informazioni stampate sul PCB.

- Riepilogo delle caratteristiche principali (dati tecnici dell'unità di taglio), tra cui: dimensioni, modalità di funzionamento, tensione, corrente, potenza, temperatura di colore, flusso luminoso, efficienza, CRI, tipo di LED.

- Informazioni sul PCB: materiale di base, strati, rame.

Fase 14: Opzioni avanzate

Se il progetto del modulo LED è già stato realizzato in dettaglio o se si hanno esigenze particolari, si consiglia di compilare i dati pertinenti nella sezione OPZIONI AVANZATE. Compilate solo i campi che vi interessano. È possibile fornire queste informazioni anche via e-mail, nella fase di convalida del progetto.

• Il vostro numero di articolo: Possiamo stampare sul PCB della striscia LED il numero di parte da voi indicato, della lunghezza massima di 10 caratteri. Verrà stampato in aggiunta alle informazioni richieste dalla normativa dell'Unione Europea: produttore, numero di parte del produttore, informazioni tecniche rilevanti (quali: tensione, corrente, temperatura di colore, flusso luminoso, TC), logo CE, ROSH, Recycling.
• Consumo di energia per metro (W/m): il consumo di energia per metro della striscia LED sarà considerato durante il processo di progettazione. Vi informeremo se questo valore è troppo basso o troppo alto a causa di altri fattori tecnici.
• Modulo LED max. Lunghezza massima della fila (m): Molti progetti richiedono che più moduli/strisce LED siano alimentati insieme in una fila. Queste informazioni possono aiutare a progettare correttamente la scheda del modulo LED.

Le opzioni avanzate non devono modificare le caratteristiche del modulo LED e/o il valore dell'ordine.

OPZIONALE: Caricamento dei file (dopo aver effettuato l'ordine):

Caricare i file: Se si dispone di requisiti di progettazione specifici per il modulo o la striscia LED personalizzati, che non modificano le caratteristiche del modulo LED, è possibile caricarli dalla sezione di upload oppure dalla pagina a questo link. I file accettati sono PDF, Gerber, PCB. Accettiamo il formato Zip, Rar, massimo 10MB per tutti i file. Caricare questi file solo dopo aver completato l'ordine! Sono richiesti il numero d'ordine e l'indirizzo e-mail.
