Soluzioni LED personalizzate: L'eccellenza dell'illuminazione su misura

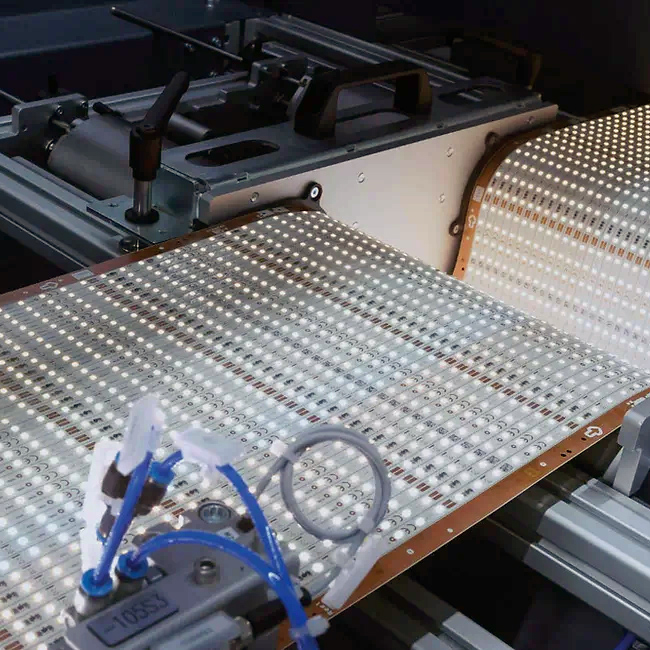

Non accontentatevi di soluzioni LED generiche quando il nostro servizio di personalizzazione è in grado di soddisfare le vostre esigenze specifiche, evitando i compromessi associati ai prodotti standard. Con oltre 20 anni di esperienza nel settore, produciamo in Germania soluzioni LED innovative, di qualità e ad alte prestazioni, personalizzate in base alle vostre specifiche.

Processo di personalizzazione semplificato e assistenza professionale

Con questo processo specializzato, la progettazione dell'illuminazione a LED è semplice e consente di creare strisce LED flessibili fino a 50 m di lunghezza e 20 mm di larghezza, in bianco, con opzioni relative a dimensioni, specifiche e caratteristiche elettriche.

L'avvio di un progetto LED personalizzato può sembrare impegnativo, ma noi siamo qui per aiutarvi, offrendovi un supporto completo per la selezione dei LED, delle modalità di pilotaggio, dei controlli, della gestione termica e della connettività.

Iniziate il vostro progetto LED personalizzato

Siete pronti a trasformare la vostra visione in realtà con le strisce LED perfette? Ordinate ora e lasciate che illuminiamo la vostra strada verso l'innovazione, assicurandovi che il vostro progetto brilli più che mai.

Processo di ordinazione delle strisce LED personalizzate e dettagli tecnici:

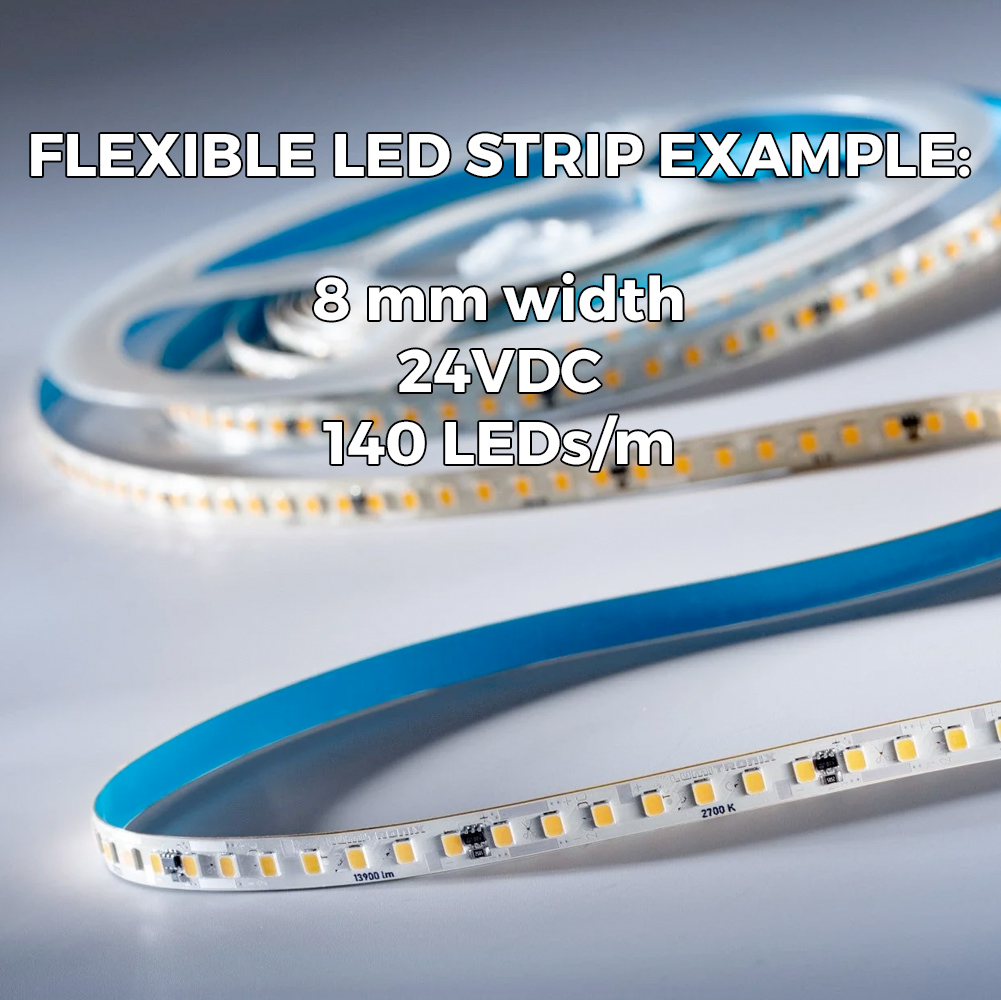

Costruite le vostre strisce LED flessibili a colori, Made in Germany, con LED Nichia 757, su PCB flessibile PI, fino a 50 m di lunghezza e 20 mm di larghezza.

Passo 1: Quantità d'ordine (m)

Di quanti metri avete bisogno. Pur non essendoci un MOQ, consigliamo di ordinare almeno 1000 metri. La quantità ordinata sarà consegnata in bobine da 5, 10 o 50 m, che potrete poi tagliare alla lunghezza desiderata, in base all'unità di taglio.

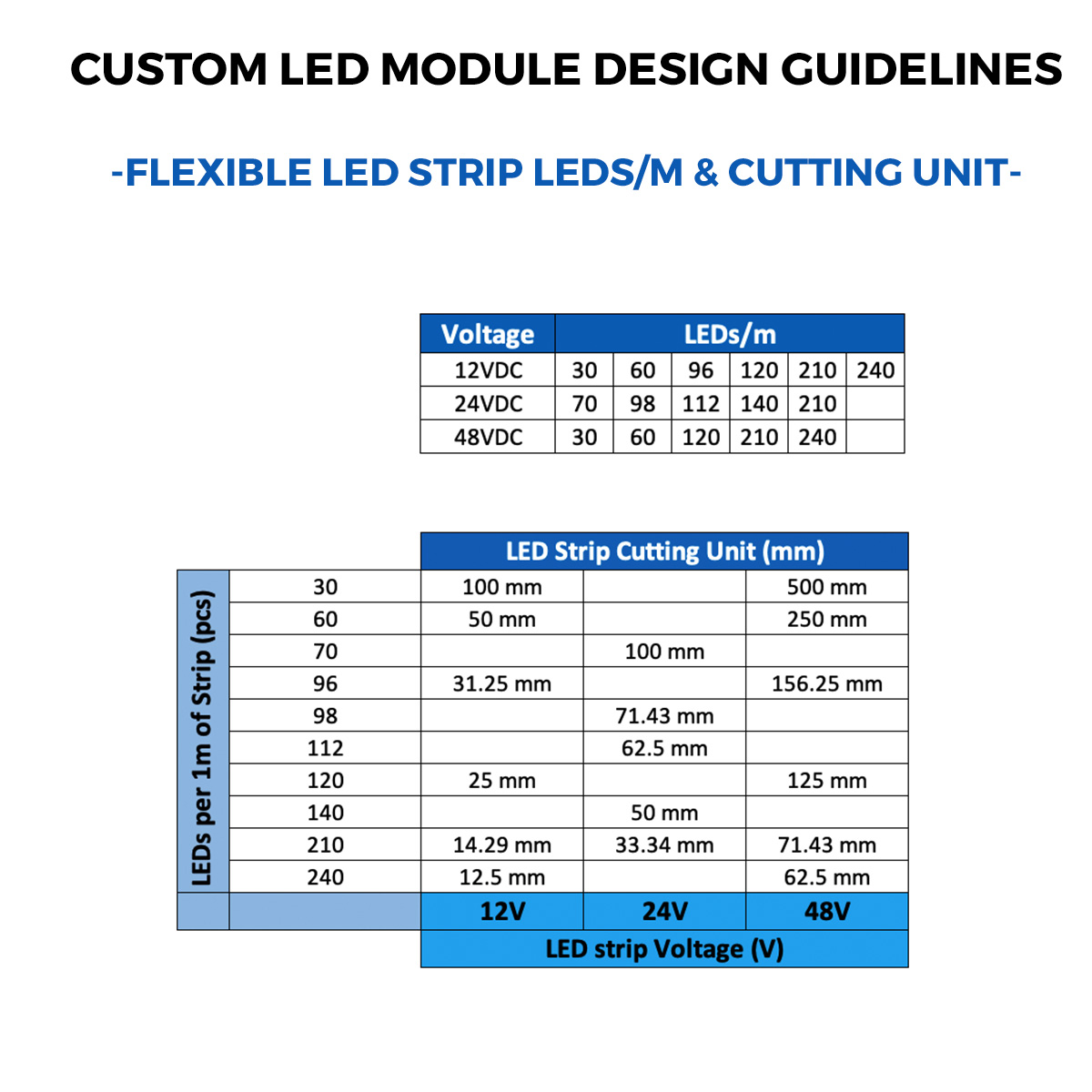

L'unità di taglio si basa sul numero di LED per metro e sulla scelta del voltaggio e può variare da 3 mm a 50 mm (vedi immagine per i dettagli).

Fase 2: Larghezza della striscia LED (mm).

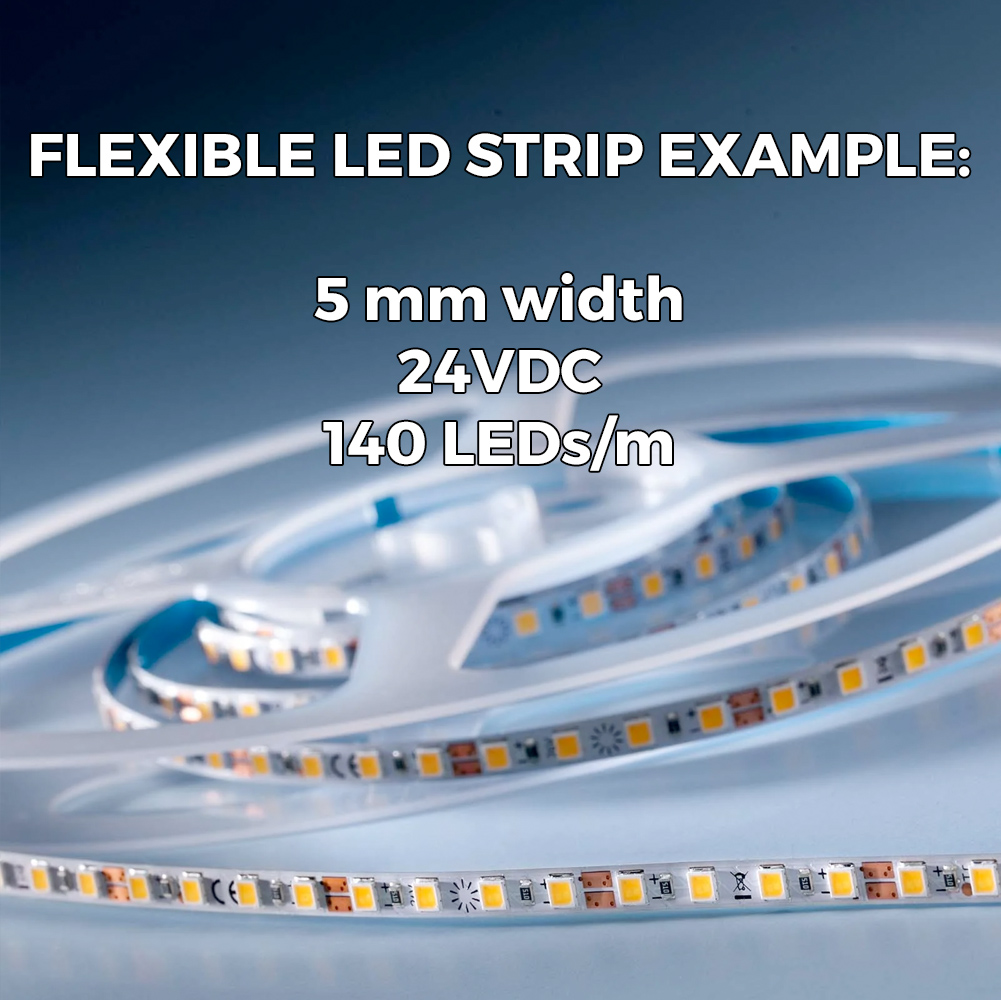

La striscia LED flessibile può essere ordinata in larghezze standard, da 5 a 20 mm. Per dimensioni diverse da quelle offerte, contattateci.

Fase 3: Materiale e qualità del PCB del modulo LED

La striscia LED flessibile sarà realizzata su PCB PI.

Esistono 2 livelli di qualità:

• Economy PCB: 1 strato di PCB, 2 once di rame
• Premium PCB: 2 strati di PCB, 1 oz di rame

Il PCB ha le seguenti caratteristiche standard: 50 micrometri di materiale di base, colore bianco della resistenza di saldatura, Hal senza piombo, finitura superficiale, colore nero della serigrafia.

Fase 4: Tensione di alimentazione della striscia LED (V)

Per alimentare una striscia LED è necessario un alimentatore esterno che garantisca la corrente e la tensione raccomandate. Senza di esso, la corrente nei LED aumenterà in modo esponenziale con la tensione applicata, poiché una piccola variazione di tensione porta a una grande variazione di corrente, fino a raggiungere la corrente massima e a bruciare il modulo.

L'alimentazione esterna può essere un alimentatore a tensione costante da 12/24/48VDC.

È possibile scegliere di costruire la striscia LED con una modalità di regolazione della corrente, in modo che possa funzionare con trasformatori a tensione costante per 12VDC, 24VDC o 48VDC. A tale scopo, i LED saranno disposti in serie, con il componente di regolazione della corrente dopo ogni gruppo:

• 12VDC (3 LED in serie + componente di regolazione della corrente)
• 24VDC (7 LED in serie + componente di regolazione della corrente)
• 48VDC (15 LED in serie + componente di regolazione della corrente)

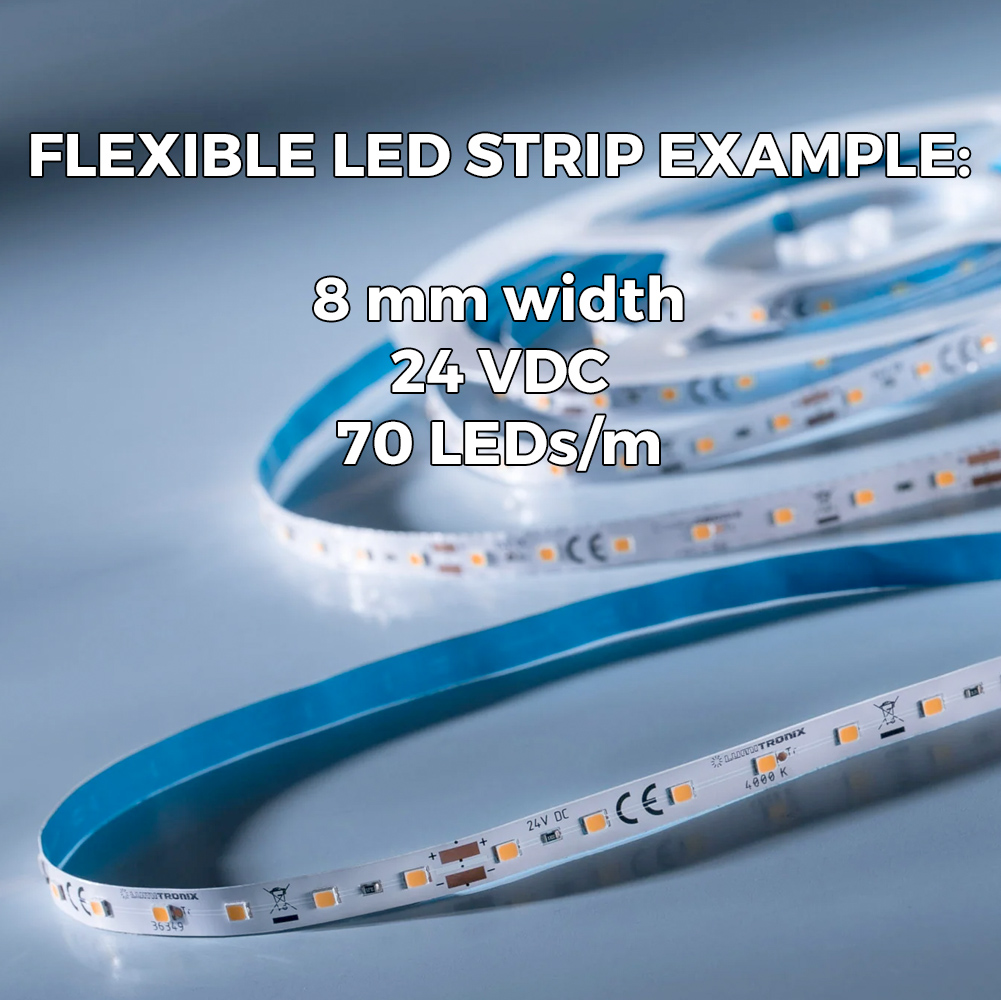

Per tutte le opzioni di cui sopra, il numero di LED per contatore (al punto 5) deve essere divisibile per il numero di LED in serie. Ad esempio, per 24 V CC si possono avere 70 LED per metro, ma non 60 LED. Se si richiedono 60 LED per metro, la striscia LED deve essere a 12V o 48V.

Per un progetto con grandi quantità di moduli/strisce LED collegati in lunghe file, la soluzione migliore è un circuito a tensione costante a 24 V CC.

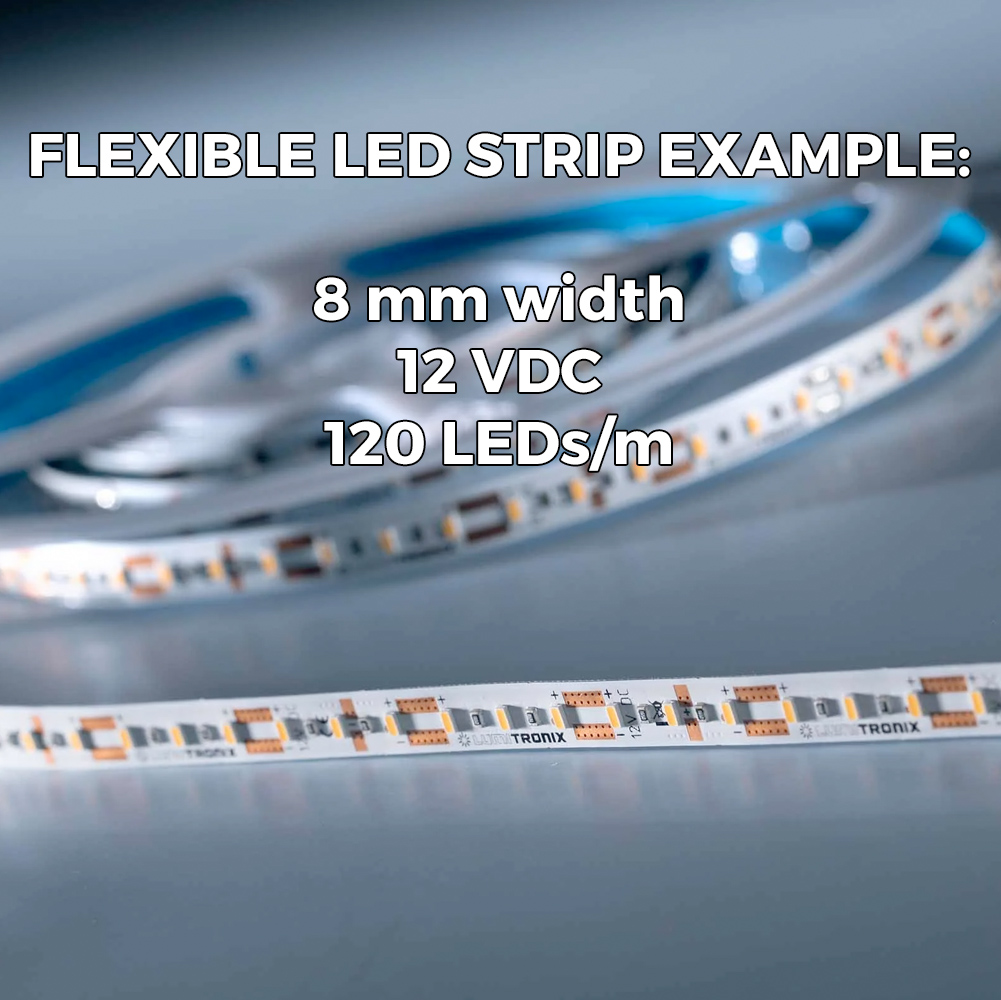

Fase 5: Quanti LED per metro:

La quantità di LED per metro (pz) determina il flusso luminoso totale e l'applicazione. Di seguito, alcune linee guida per una striscia LED con una fila di LED Nichia:

Raccomandiamo che il numero totale di LED che verranno utilizzati per costruire la vostra striscia led personalizzata sia il più vicino possibile a un multiplo di 5000.

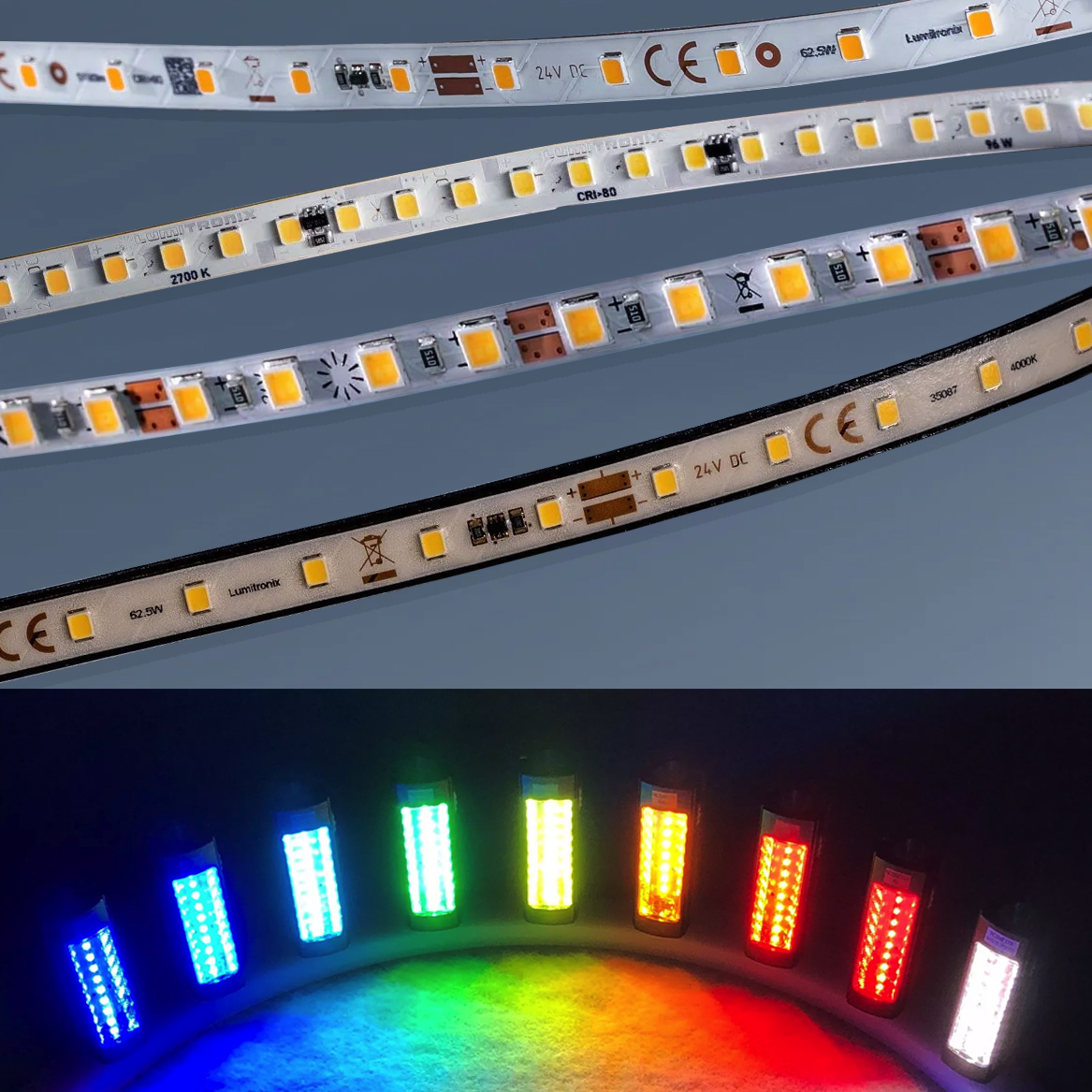

Passo 6: LED Nichia 757 COLOR

La striscia LED sarà realizzata con la serie di LED Nichia 757 COLOR di ultima generazione, i LED 3030 a media potenza leader del settore. La serie di LED 757 ha la più alta efficienza luminosa del settore (fino a 222 lm/w) e la più alta affidabilità (fino a 100.000h di durata L70). Ogni LED ha un consumo tipico di 0,2 W a 65 mA, per un flusso luminoso fino a 45 lm.

Fare clic qui per vedere l'attuale gamma di LED a colori Nichia.

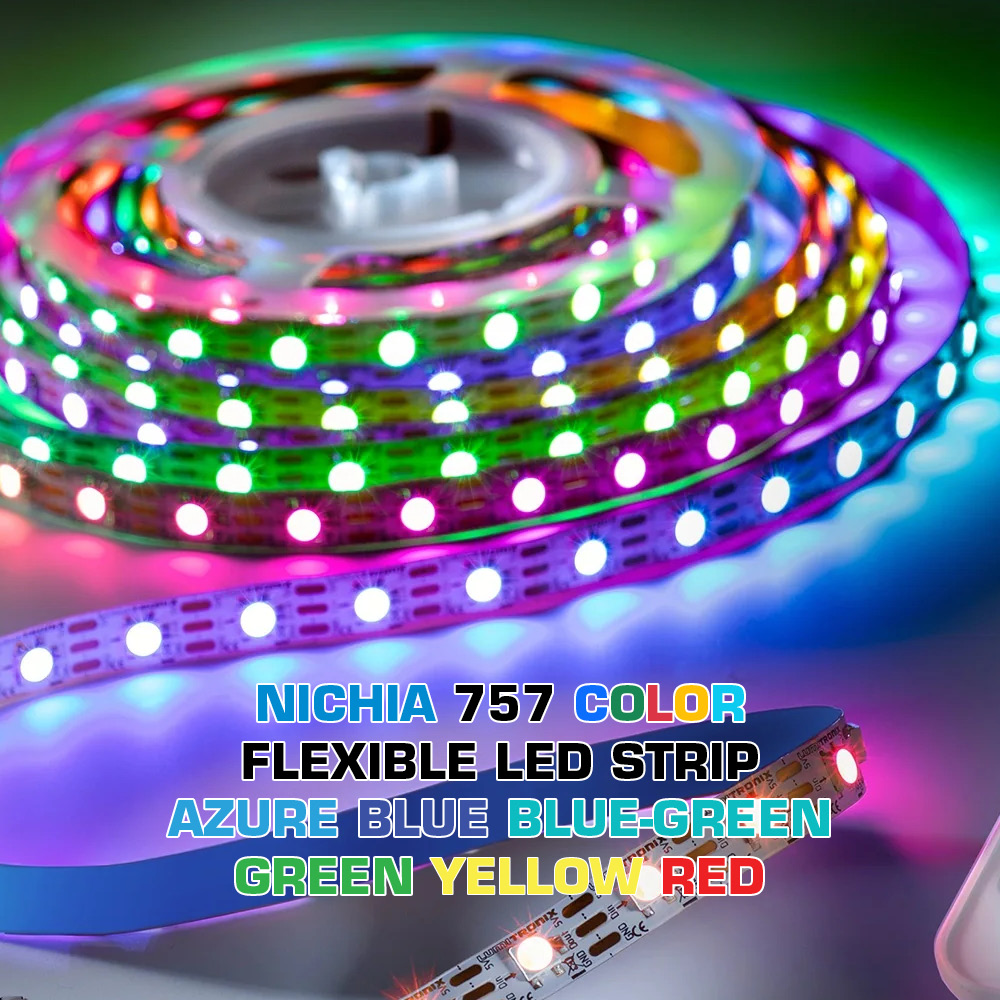

I LED a colori Nichia 757 includono:

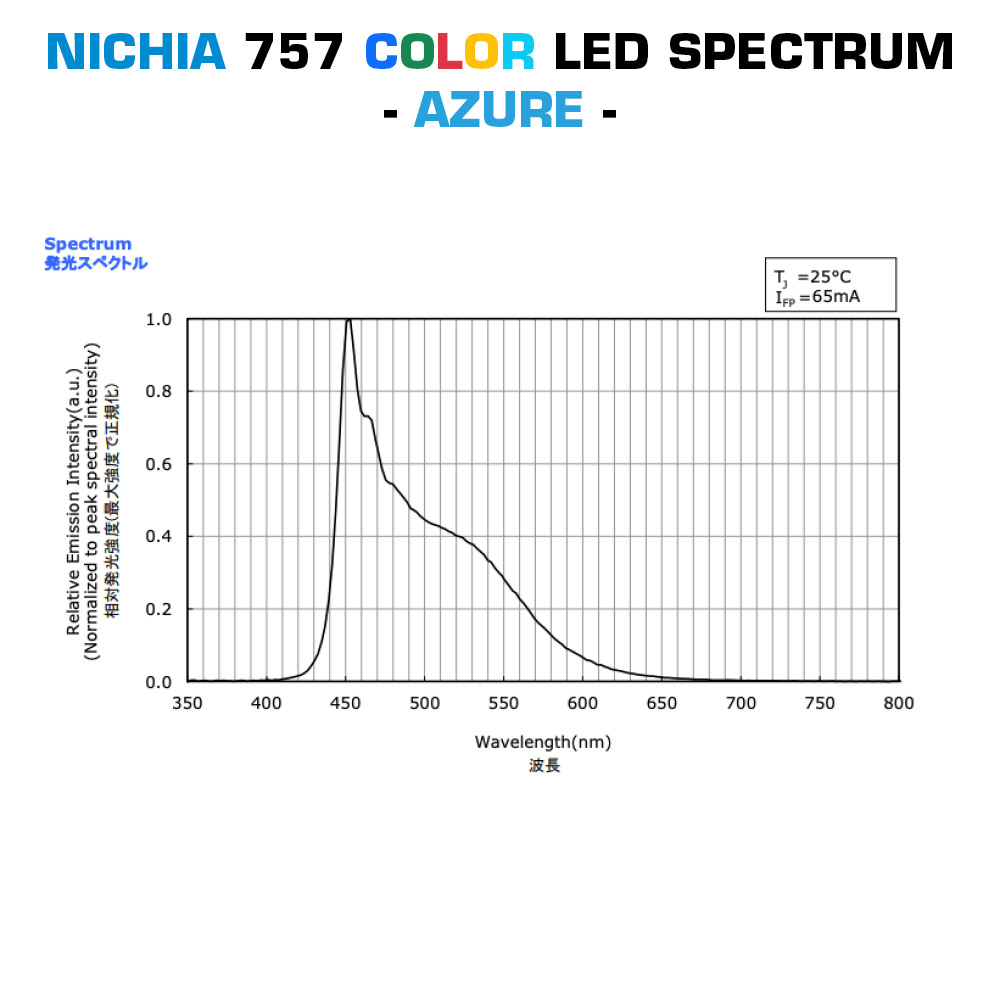

• AZURE: LED a 460 nm*

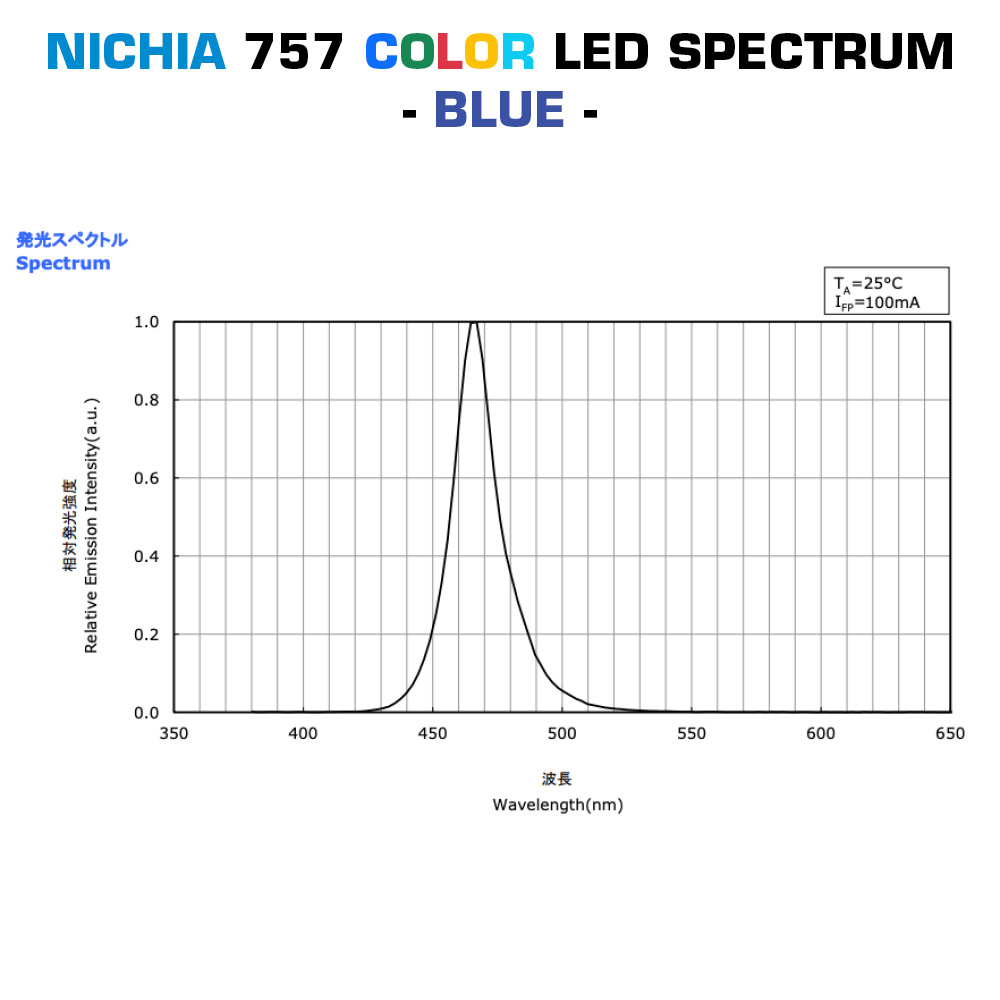

• BLU: 465nm di picco*

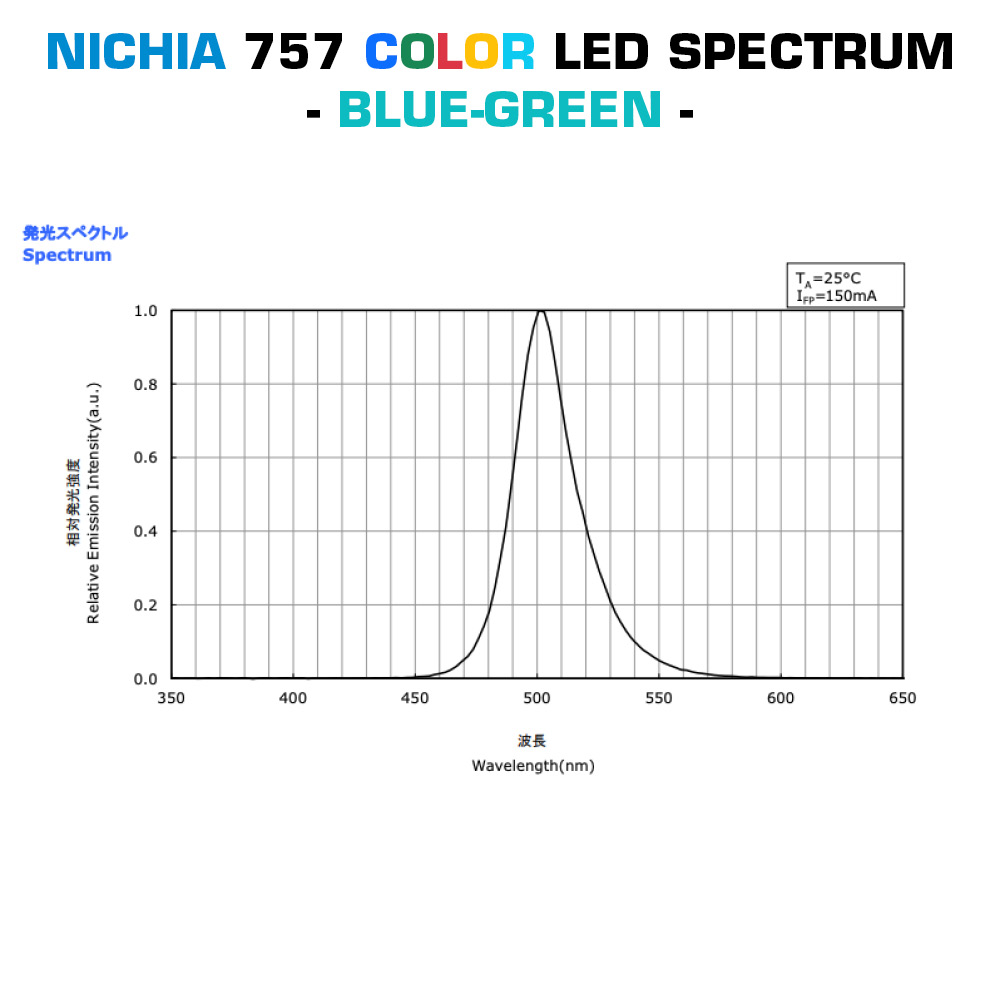

• BLU-VERDE: picco di 505 nm*

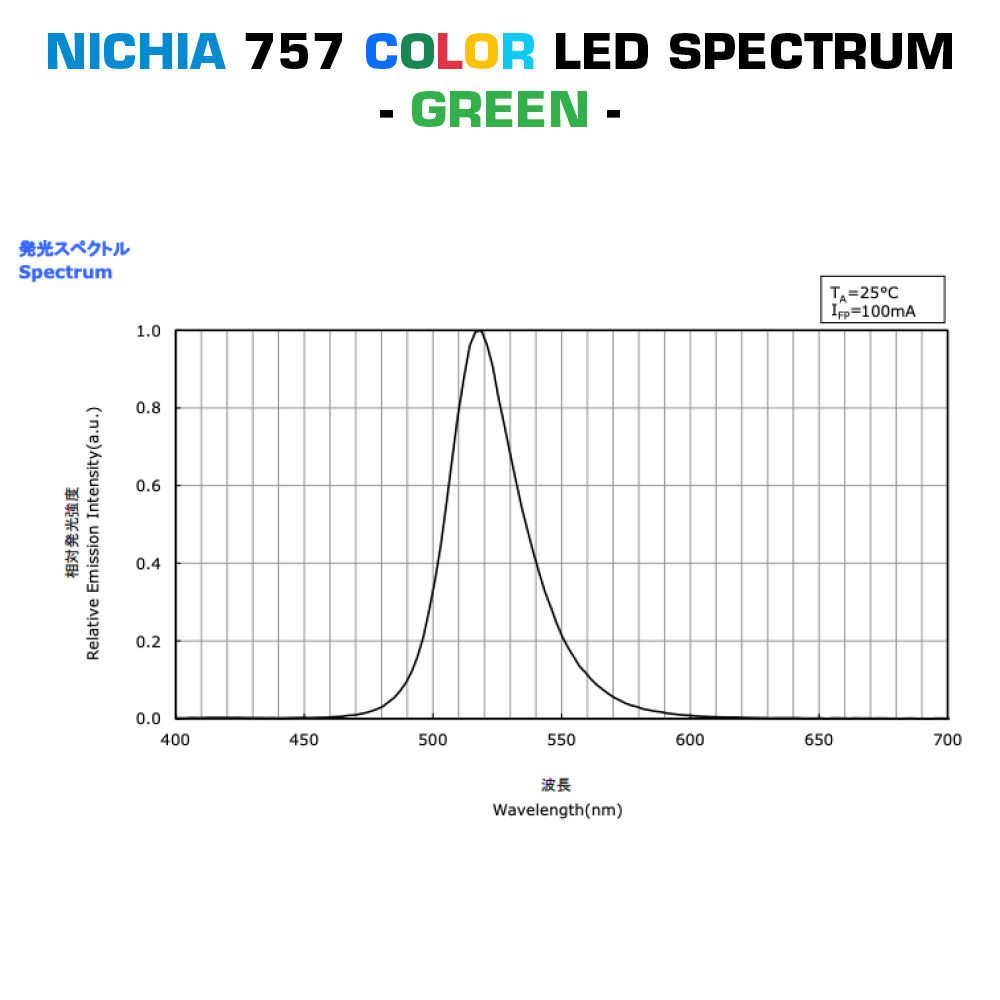

• VERDE: picco di 515nm*

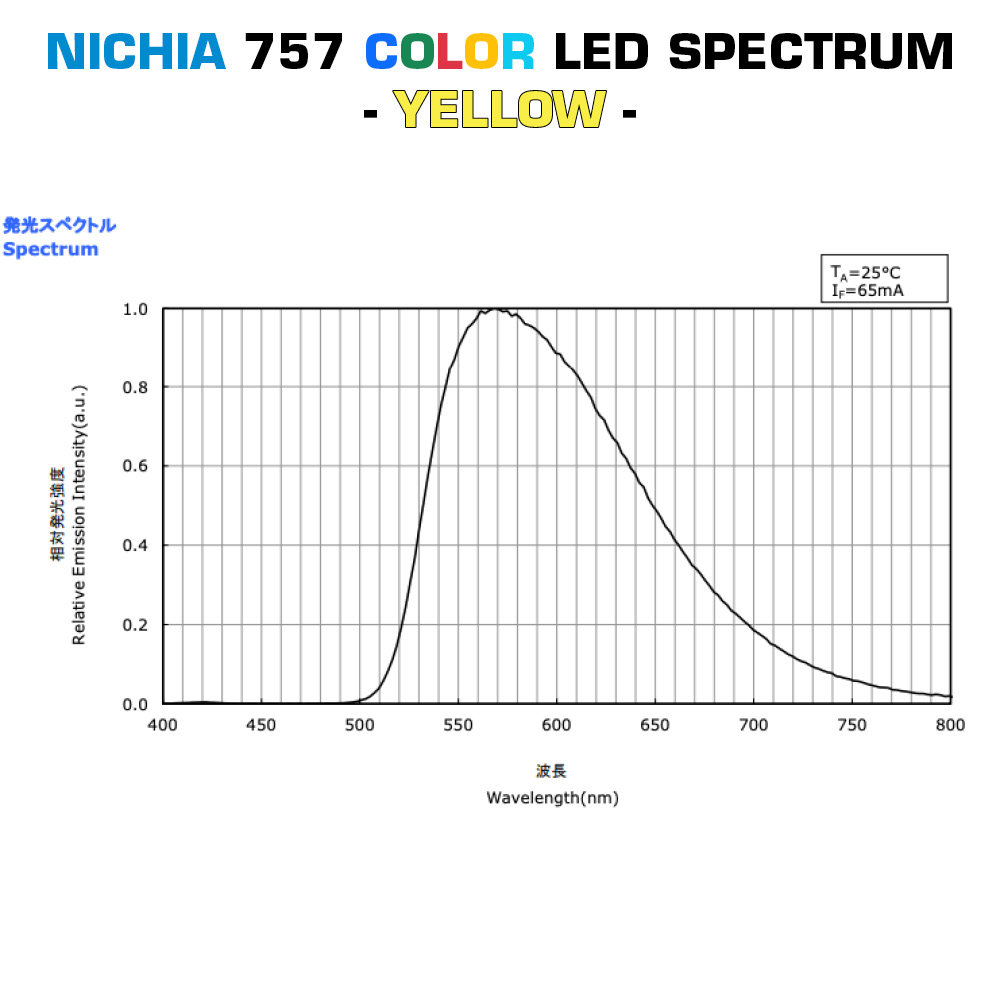

• GIALLO: picco di 570nm*

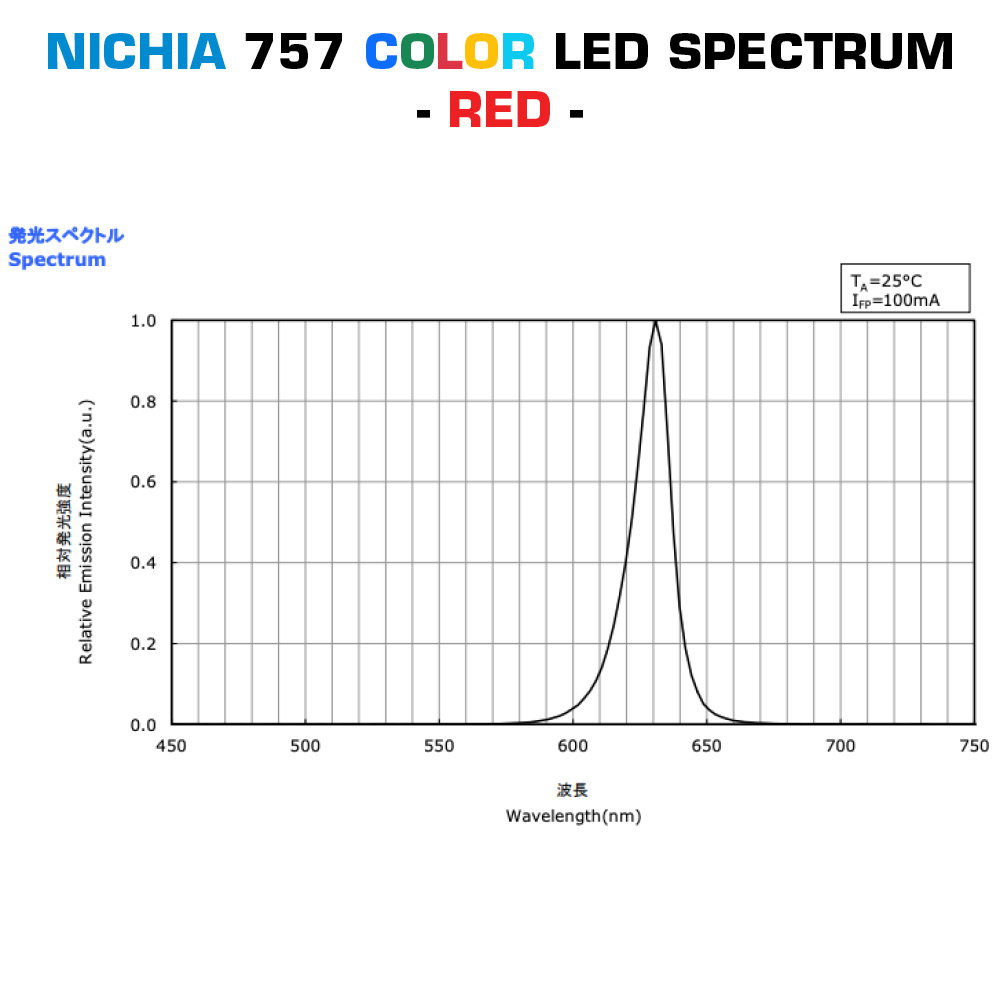

• ROSSO: picco di 635nm*

*Vedere lo spettro dei LED Nichia.

La scheda tecnica specifica il numero di parte del LED Nichia.

Fase 7: Modalità di regolazione della corrente

Il componente di regolazione della corrente per la serie di LED può essere un semplice resistore per la modalità Best Value o un regolatore lineare per la modalità Premium. Quest'ultimo è consigliato per ottenere la massima durata del modulo LED.

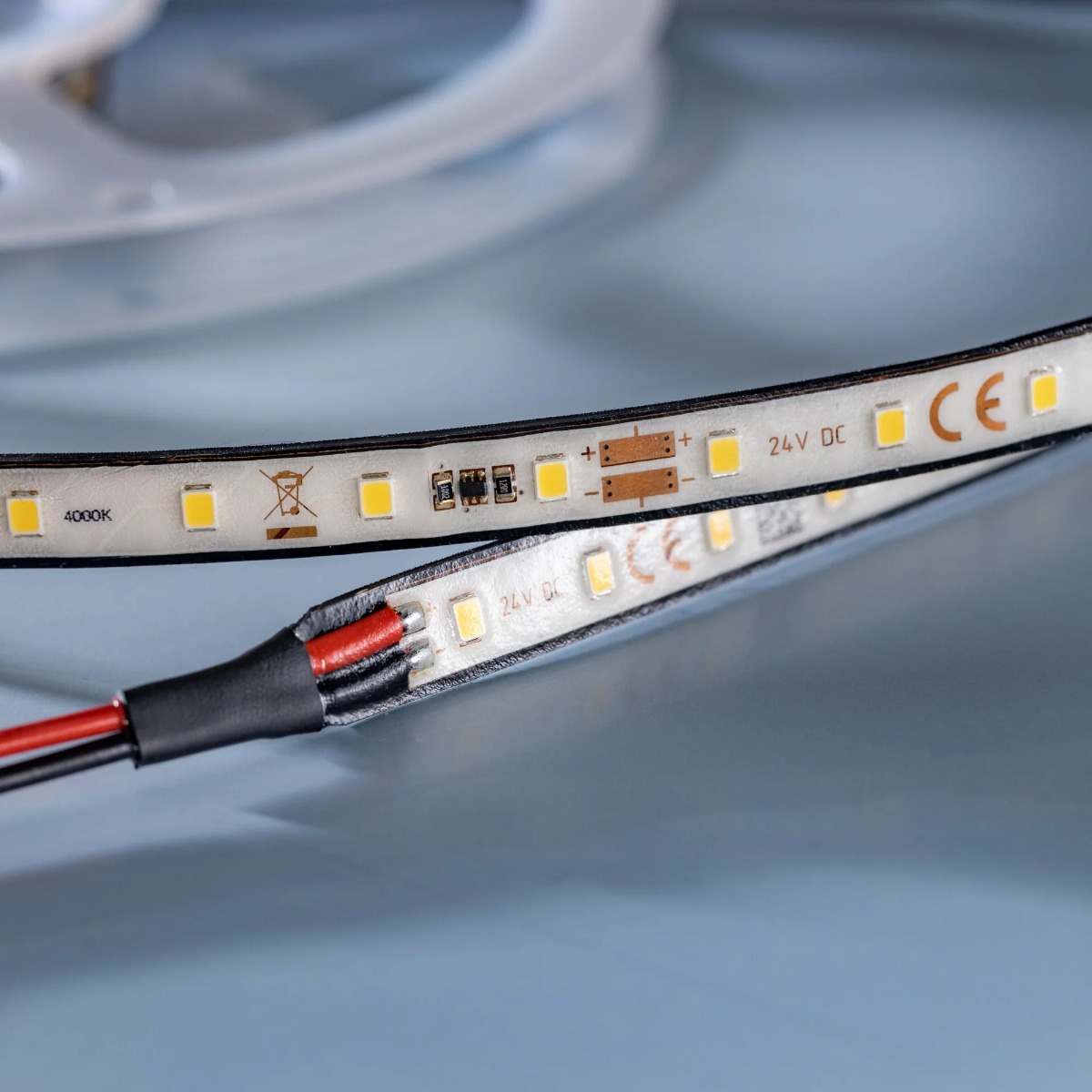

Passo 8: Grado di impermeabilità (IP)

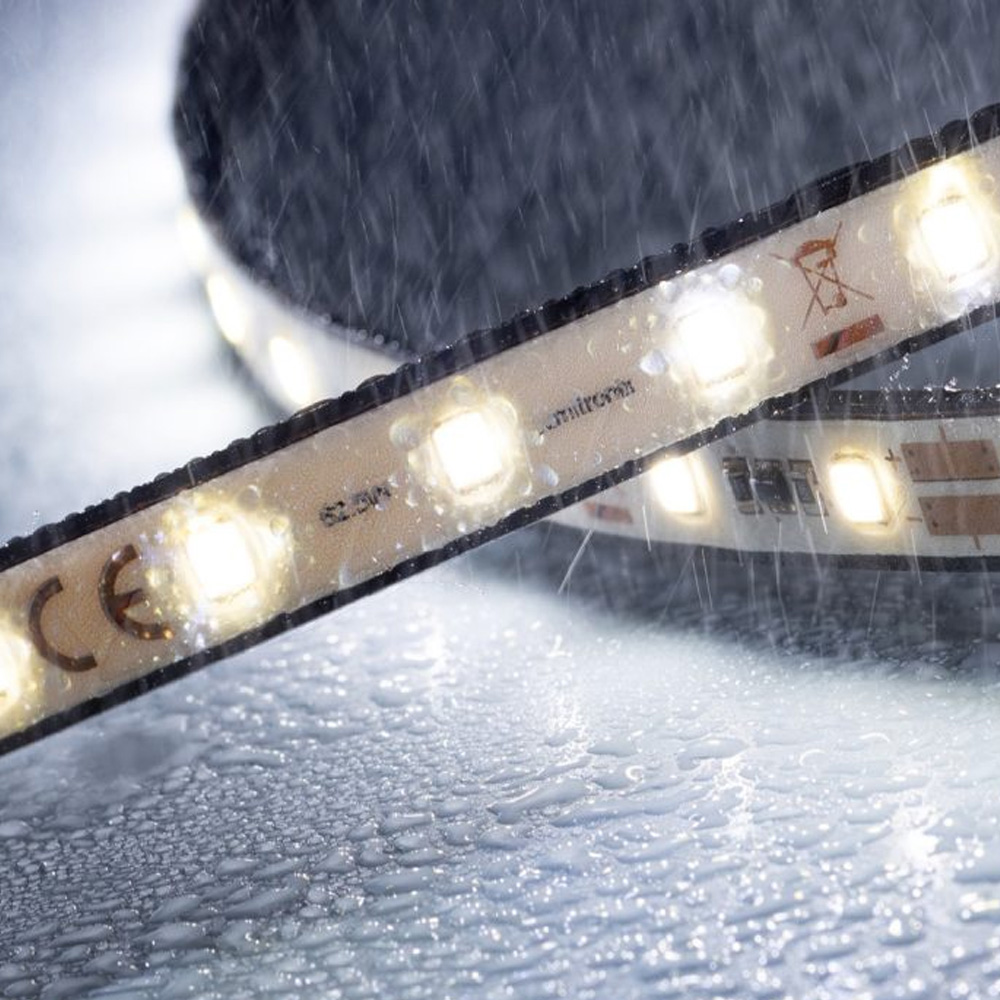

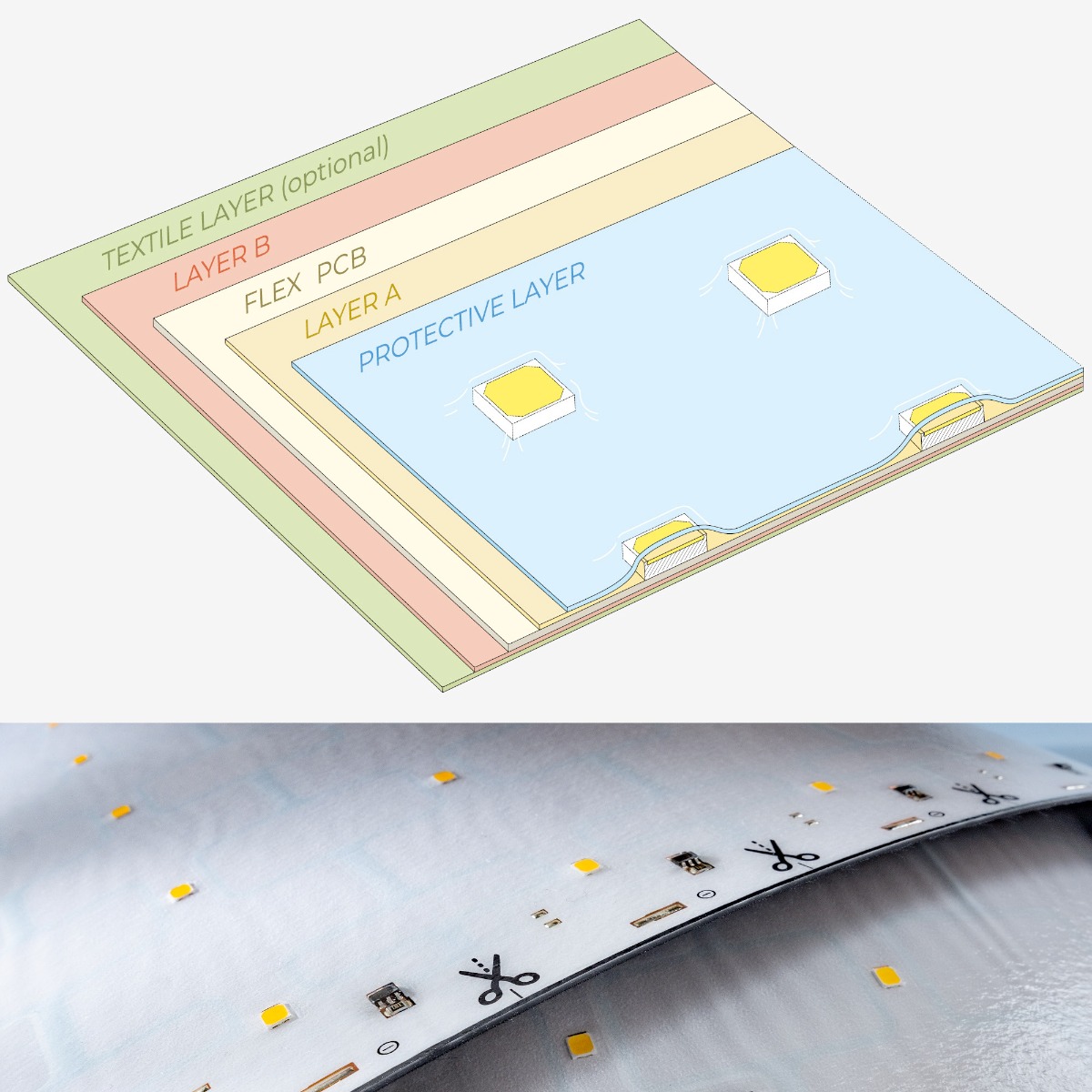

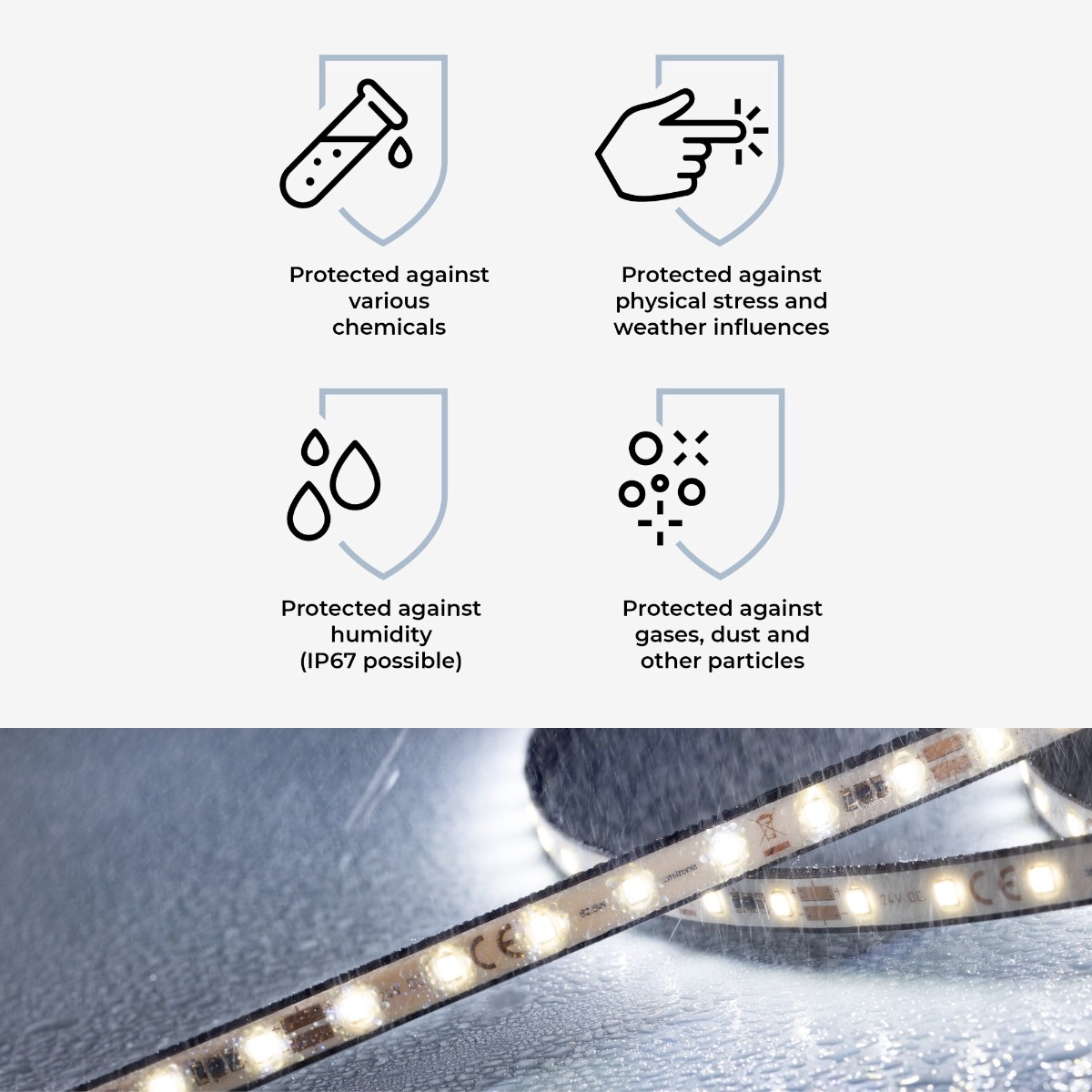

La striscia LED può avere un grado di impermeabilità nullo, IP65 o IP67. IP 65 o IP67 è ottenuto con LumProtect®, il nostro pionieristico processo di laminazione. La notevole durata è ottenuta grazie all'applicazione di più strati di un polimero resiliente su ciascun lato del circuito flessibile della striscia LED. Il nostro processo utilizza il calore e la pressione per creare un legame forte, assicurando un incapsulamento completo dei componenti senza alcun intrappolamento di aria. Questo approccio innovativo posiziona le strisce LED LumProtect® come leader del settore per robustezza e versatilità.

Fase 11: Opzioni avanzate

Se il design del vostro modulo LED è già stato realizzato in dettaglio o se avete esigenze particolari, vi consigliamo di compilare i dettagli pertinenti nella sezione OPZIONI AVANZATE. Compilate solo i campi che vi interessano. È possibile fornire queste informazioni anche via e-mail, nella fase di convalida del progetto.

• Il vostro numero di articolo: Possiamo stampare sul PCB della striscia LED il numero di parte da voi indicato, con una lunghezza massima di 10 caratteri. Verrà stampato in aggiunta alle informazioni richieste dalla normativa dell'Unione Europea: produttore, numero di parte del produttore, informazioni tecniche rilevanti (come tensione, corrente, temperatura di colore, flusso luminoso, TC), logo CE, ROSH, Recycling.
• Consumo di energia per metro (W/m): il consumo di energia per metro della striscia LED flessibile sarà considerato durante il processo di progettazione. Vi informeremo se questo valore è troppo basso o troppo alto a causa di altri fattori tecnici.
• Modulo LED max. Lunghezza massima della fila (m): Molti progetti richiedono l'alimentazione di più moduli/strisce LED in fila. Queste informazioni possono aiutare a progettare correttamente la scheda del modulo LED.

Le opzioni avanzate non devono modificare le caratteristiche del modulo LED e/o il valore dell'ordine.

Fase 12: Unità di imballaggio

Una volta completata la produzione dell'ordine, possiamo imballare le strisce LED e consegnarle in bobine da 5m, 10m o 50m. Come scelta di imballaggio, consigliamo la bobina da 50 m, senza costi aggiuntivi. L'imballaggio in bobine da 5 o 10 m comporta un costo aggiuntivo che si aggiunge al totale dell'ordine.

Fase 13: Ambito di consegna

Il processo d'ordine e il pagamento online possono essere effettuati per l'intera quantità d'ordine (metri) o per disegni, progetti o campioni. In base alla vostra scelta, l'ambito di consegna e il pagamento saranno:

• Quantità d'ordine (metri): l'intera quantità inserita al punto 1, compresi disegno, progetto e campioni.
• Solo disegno e campioni: Disegno, progettazione e 5 campioni di massimo 50 cm ciascuno, per la striscia LED flessibile con le specifiche dell'ordine.
• Solo disegno: Il disegno delle strisce LED, comprensivo di:

- Disegno dimensionale, con posizione dei LED, piazzole di saldatura, componenti di regolazione della corrente, informazioni stampate sul PCB.

- Riepilogo delle caratteristiche principali (dati tecnici dell'unità di taglio), tra cui dimensioni, modalità di funzionamento, tensione, corrente, potenza, temperatura di colore, flusso luminoso, efficienza, CRI, tipo di LED.

- Informazioni sul PCB: materiale di base, strati, rame.

OPZIONALE: Caricamento dei file (dopo aver effettuato l'ordine):

Caricare i file: Se si dispone di requisiti di progettazione specifici per il modulo o la striscia LED personalizzati, che non modificano le caratteristiche del modulo LED, è possibile caricarli dalla sezione di upload oppure dalla pagina a questo link. I file accettati sono PDF, Gerber, PCB. Accettiamo il formato Zip, Rar, massimo 10MB per tutti i file. Caricare questi file solo dopo aver completato l'ordine! Sono richiesti il numero d'ordine e l'indirizzo e-mail.
