Soluzioni LED personalizzate: L'eccellenza dell'illuminazione su misura

Non accontentatevi di soluzioni LED generiche quando il nostro servizio di personalizzazione è in grado di soddisfare le vostre esigenze specifiche, evitando i compromessi associati ai prodotti standard. Con oltre 20 anni di esperienza nel settore, produciamo in Germania soluzioni LED innovative, di qualità e ad alte prestazioni, personalizzate in base alle vostre specifiche.

Processo di personalizzazione semplificato e assistenza professionale

La progettazione dell'illuminazione a LED è semplice grazie a questo processo specializzato che consente di realizzare moduli o strisce LED rigide personalizzate fino a 600 mm per 420 mm, in multicolore, con opzioni relative a dimensioni, specifiche e caratteristiche elettriche.

L'avvio di un progetto LED personalizzato può sembrare impegnativo, ma noi siamo qui per aiutarvi, offrendovi un supporto completo per la selezione dei LED, delle modalità di pilotaggio, dei controlli, dei sistemi di lenti, della gestione termica e della connettività.

Iniziate il vostro progetto LED personalizzato

Siete pronti a trasformare la vostra visione in realtà con il modulo LED perfetto? Ordinate ora e lasciate che illuminiamo la vostra strada verso l'innovazione, assicurandovi che il vostro progetto brilli più che mai.

Processo di ordinazione del modulo LED personalizzato e dettagli tecnici:

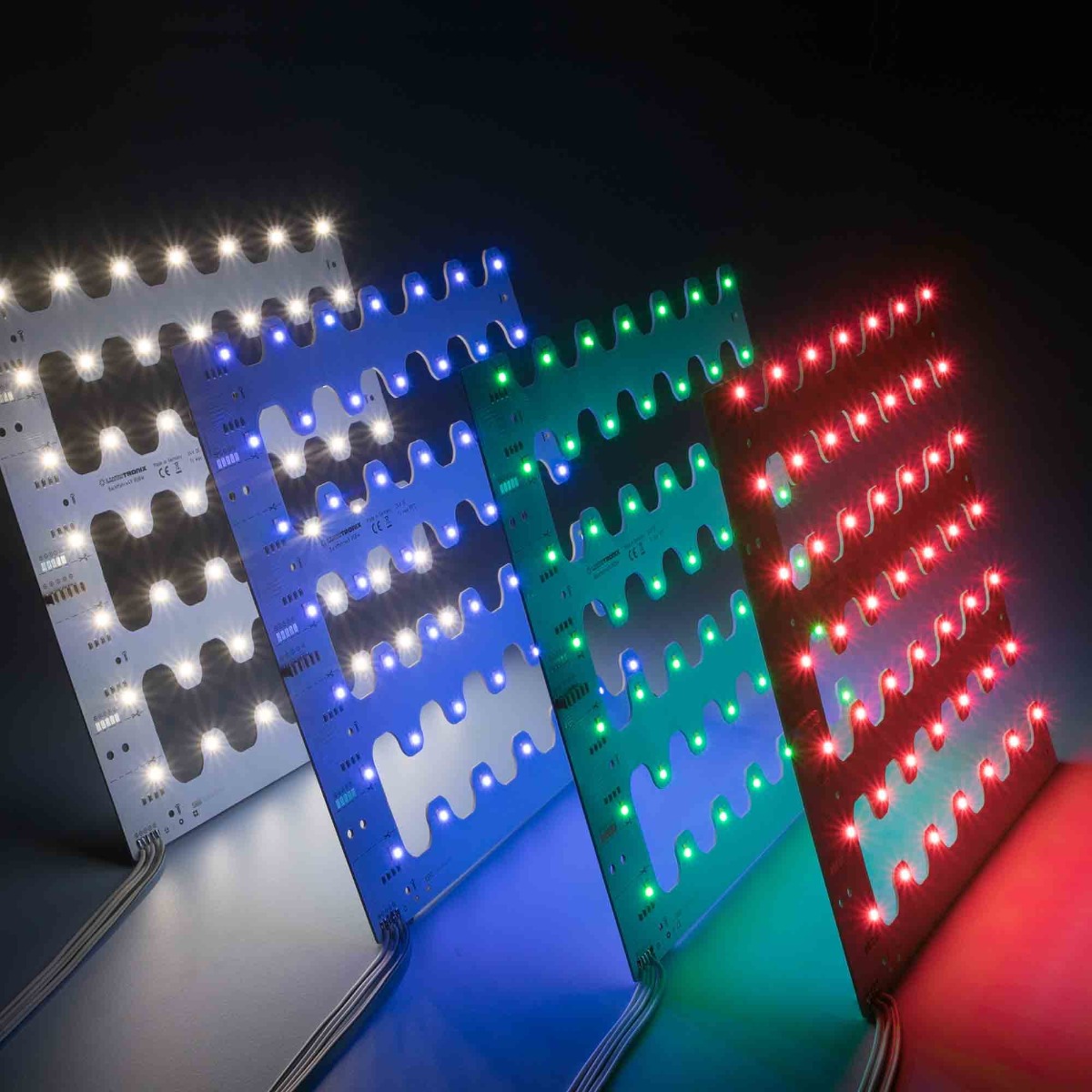

Costruite i vostri moduli LED multicolore Plug & Play, Made in Germany, con la serie di LED Nichia 757 e dimensioni da 150 mm a 600 mm di lunghezza e da 5 mm a 400 mm di larghezza, con PCB rigido.

Fase 1: Quantità d'ordine (pezzi)

Di quanti moduli avete bisogno. Pur non essendoci un MOQ, si consiglia di ordinare almeno 50 metri.

Fase 2: Dimensioni del modulo LED (lunghezza e larghezza)

Il modulo LED deve avere dimensioni comprese tra 150 e 600 mm di lunghezza e tra 5 e 400 mm di larghezza. La lunghezza del PCB rigido deve essere di almeno 150 mm. Per una lunghezza inferiore, sono disponibili altri moduli d'ordine. La forma del PCB è rettangolare.

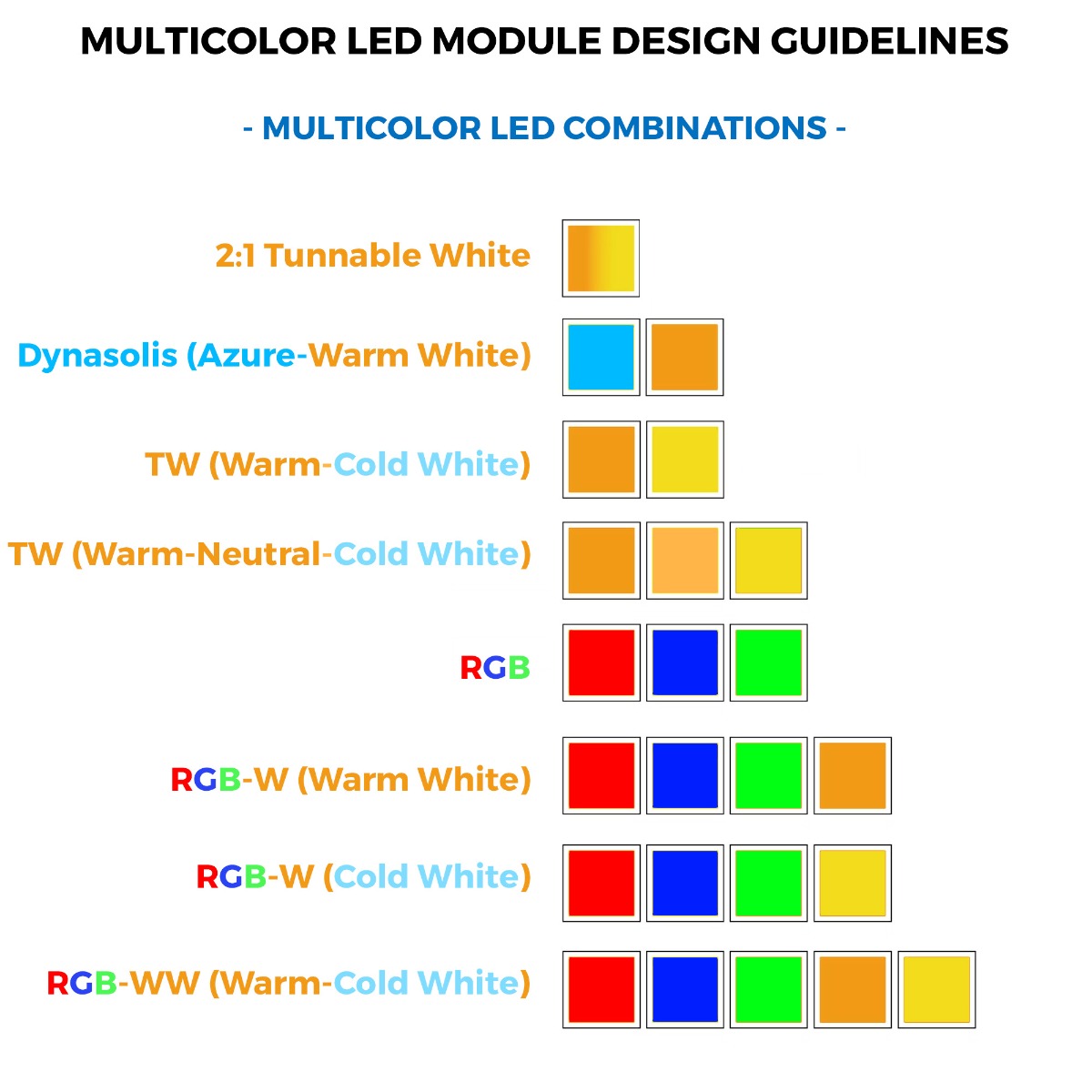

Fase 3: Tipo di modulo LED multicolore

Il tipo di modulo LED può essere:

• Bianco sintonizzabile: Bianco caldo-freddo = modulo LED a 2 canali
• Bianco sintonizzabile: Bianco caldo-freddo-neutro = modulo LED a 3 canali
• Dynasolis: Azzurro+LED bianco caldo = modulo LED a 2 canali
• RGB: Rosso, Verde, Blu = modulo LED a 3 canali
• RGB-W: RGB-Bianco caldo = modulo LED a 4 canali
• RGBWW: RGB-Bianco caldo-Bianco freddo = modulo LED a 5 canali

Fase 4: Configurazione dei LED multicolore

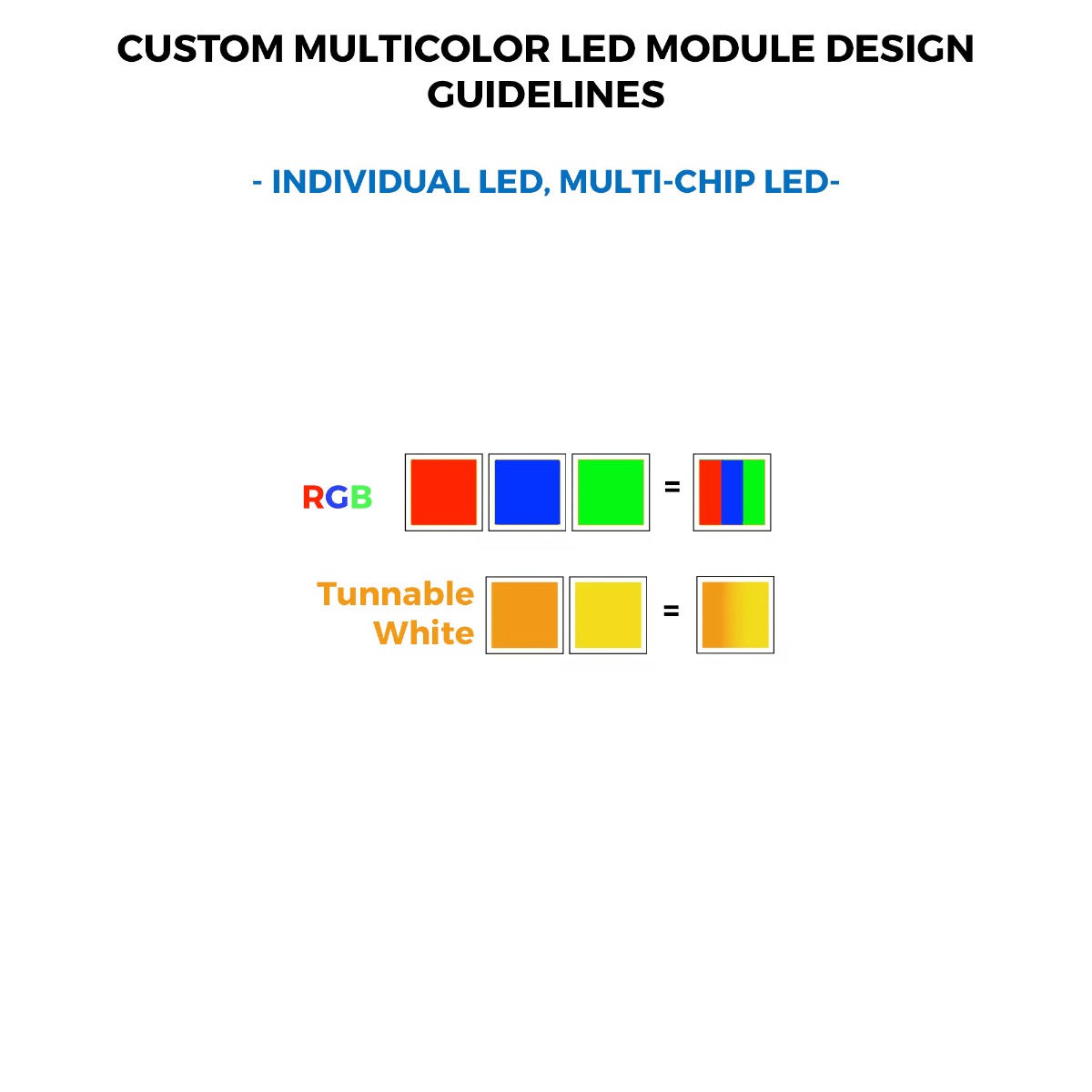

Un modulo luminoso a LED multicolore può avere diverse configurazioni di LED, a seconda che si scelga tra LED a chip singolo o LED a chip multiplo. L'emissione luminosa dei LED a chip singolo è significativamente più elevata, mentre i LED multi-chip rendono possibile un sistema di illuminazione più compatto, con colori uniformi. È possibile scegliere quali tipi di LED utilizzare, per la luce RGB e/o per la luce bianca.

• La luce LED RGB può essere ottenuta da una combinazione di LED a tre colori (rosso, verde, blu) o da un LED con tre chip LED (RGB 3:1).
• La luce LED bianca sintonizzabile può essere ottenuta da una combinazione di due LED bianchi (bianco caldo, bianco freddo) o da un LED con due chip LED (2:1 TW).

La configurazione LED TW (Tunable-White) offre le seguenti scelte:

• 2 in 1 TW (bianco caldo-freddo): un LED Nichia 2:1 TW
• TW (Bianco caldo-freddo): un LED bianco caldo e un LED bianco freddo
• Dynasolis (Azzurro-Bianco caldo): un LED azzurro e un LED bianco caldo
• TW (Bianco caldo-neutro-freddo): un LED bianco caldo, un LED bianco puro, un LED bianco freddo*.


La configurazione LED RGB (Dynamic-Special Color LED Type) offre le seguenti scelte:

• Osram RGB 3:1, un LED con tre colori
• LED Nichia 757, uno per ogni colore

La configurazione LED RGB-W offre le seguenti scelte:

• RGB-W (bianco caldo): un LED rosso, un LED verde, un LED blu, un LED bianco caldo
• RGB-W 3 in 1 (bianco caldo): un Osram RGB 3:1 con tre colori, un LED bianco caldo
• RGB-CW (bianco freddo): un LED rosso, un LED verde, un LED blu, un LED bianco caldo, un LED bianco freddo*.
• 3 in 1 RGB-CW (bianco freddo): un Osram RGB 3:1 con tre colori, un LED bianco freddo

La configurazione LED RGB-TW offre le seguenti scelte:

• 3 in 1 RGB - 2 in 1 TW: un Osram RGB 3:1, un Nichia 2:1 TW LED
• RGB - 2 in 1 TW: un LED rosso, un LED verde, un LED blu, un LED Nichia 2:1 TW
• 3 in 1 RGB-W-CW: un Osram RGB 3:1, un LED bianco caldo, un LED bianco freddo
• RGB-WW: un LED rosso, un LED verde, un LED blu, un LED bianco caldo, un LED bianco freddo

Fase 5: Tipo di LED a colore dinamico-speciale

Il componente di colore dinamico-speciale del modulo può essere costruito con:

1) Osram RGB 3:1 DISPLIX LEDcon tutti i colori all'interno:

• Rosso (612-630 nm)
• Verde vero (513-545 nm)
• Blu (450-480 nm)

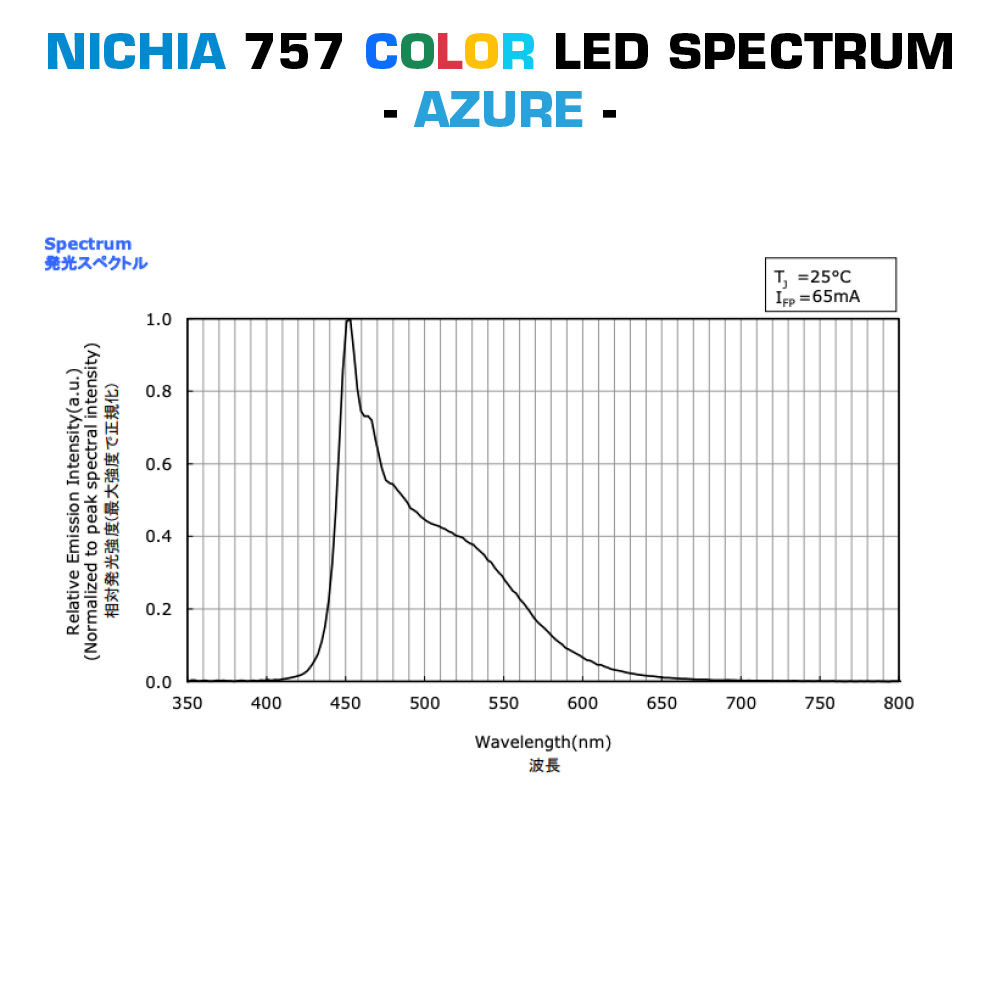

2) Nichia Azure Dynasolis, una soluzione LED che regola i ritmi circadiani regolando contemporaneamente l'illuminamento ^melanopico1 e la temperatura di colore, mantenendo un CRI elevato e un'alta efficienza.

3) Una coppia di tre LED rossi, verdi e blu della serie Nichia 757 COLOR LED di ultima generazione, i LED 3030 a media potenza leader del settore. La serie 757 LED ha la più alta efficienza luminosa del settore (fino a 222 lm/w) e la più alta affidabilità (fino a 100.000 ore di vita L70). Ogni LED ha un consumo tipico di 0,2 W a 65 mA, per un flusso luminoso fino a 45 lm.

Fare clic qui per vedere l'attuale gamma di LED a colori Nichia.

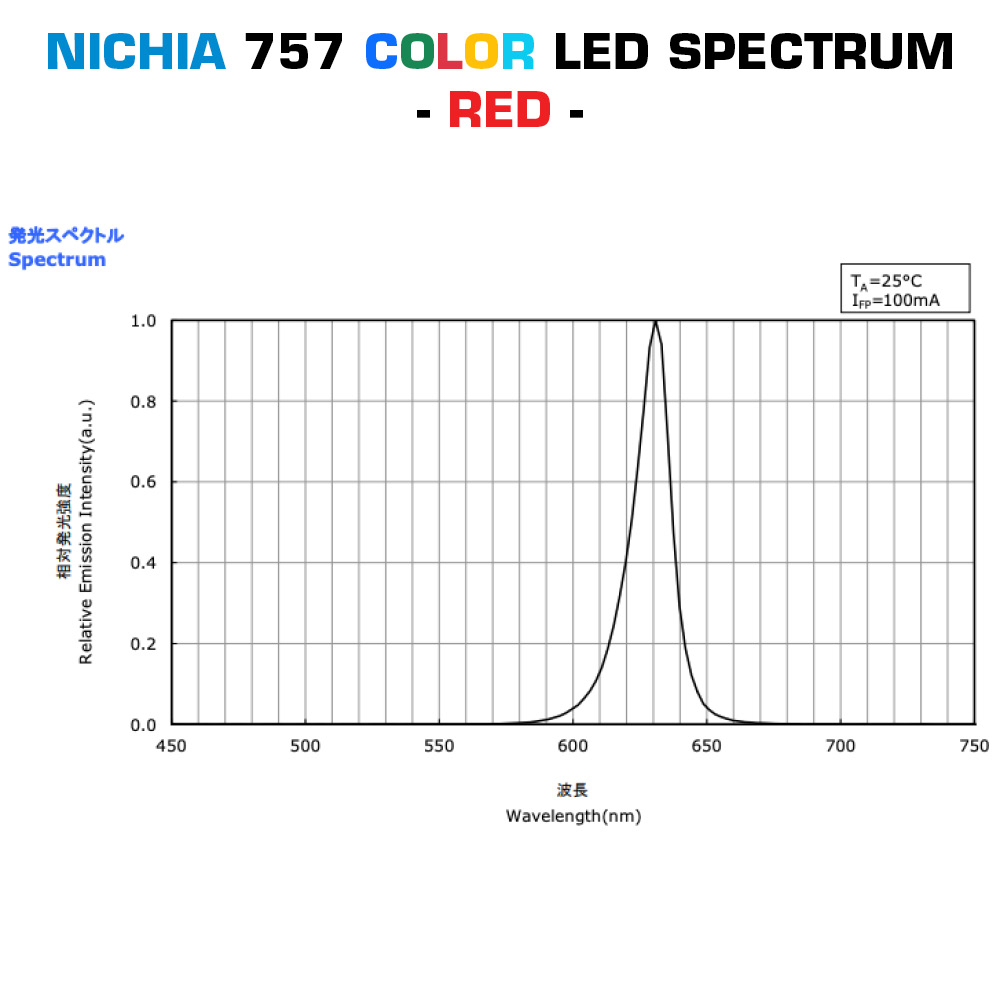

I LED a colori Nichia 757 includono:

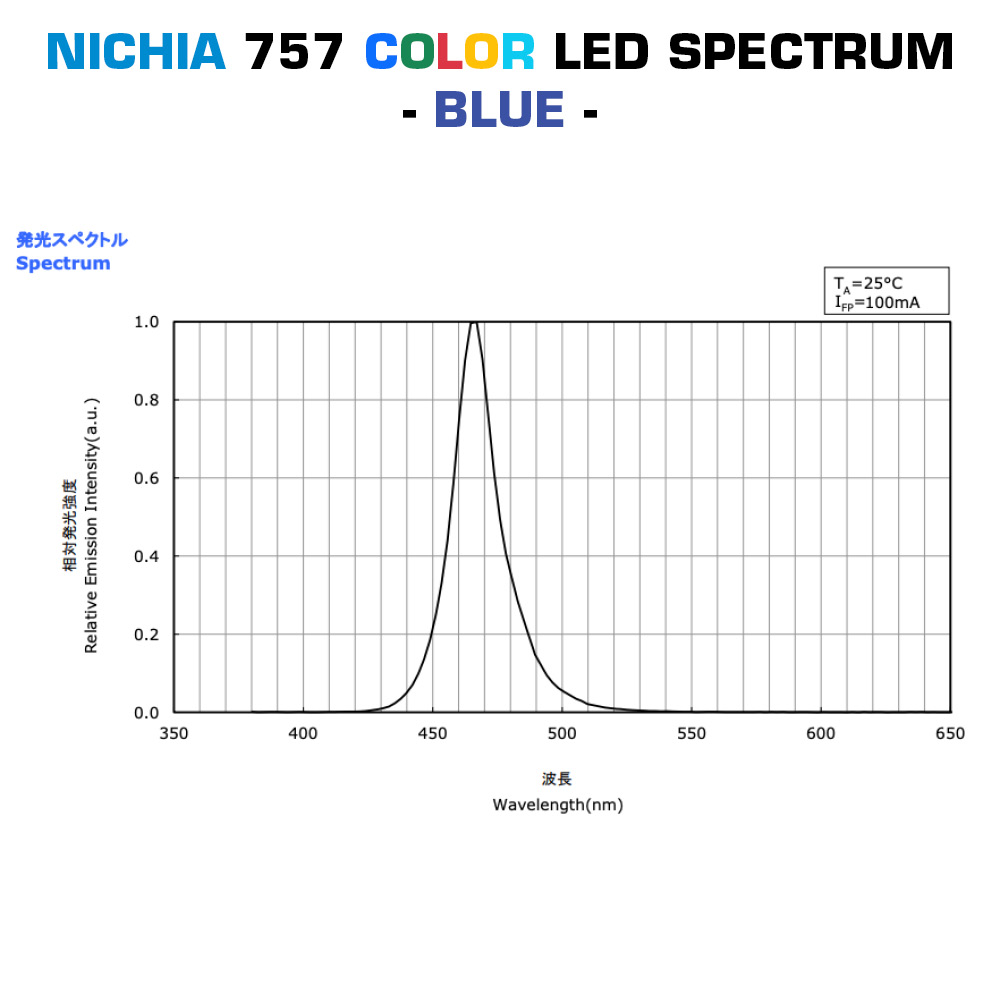

• BLU: 465nm di picco**

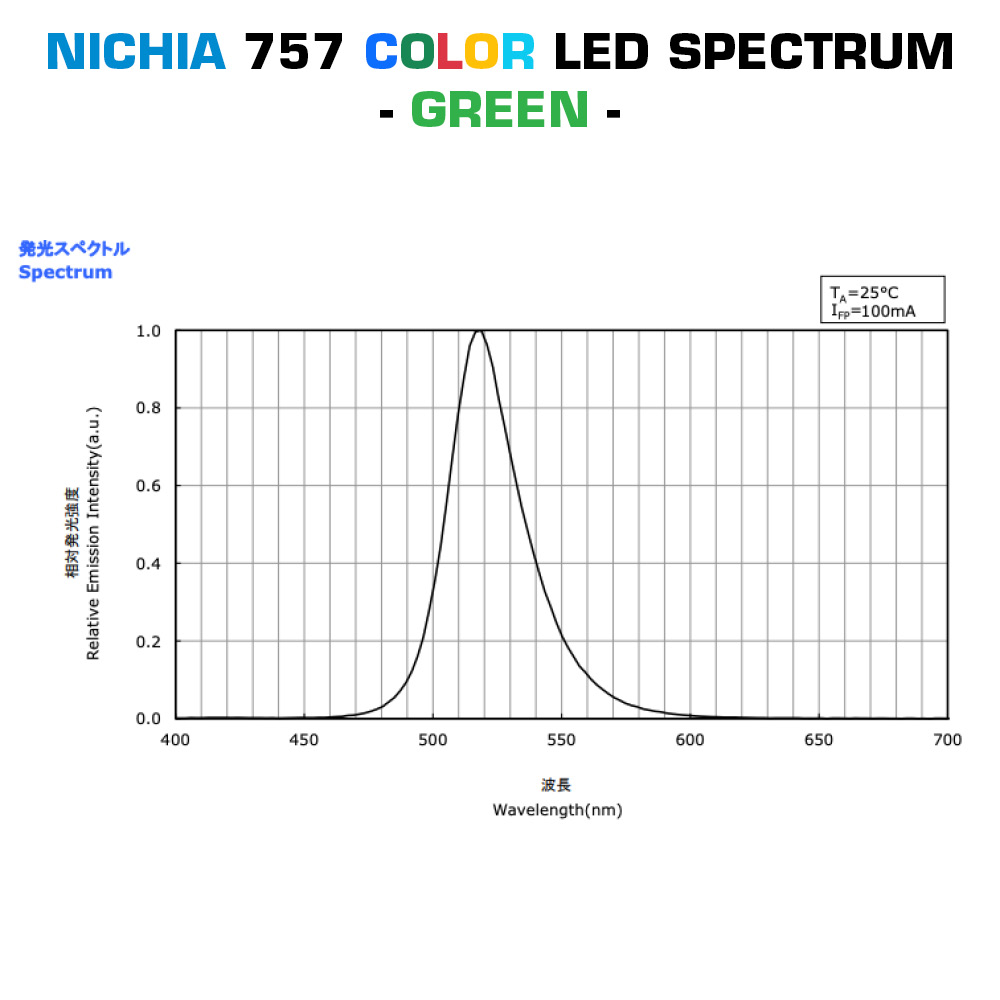

• VERDE: 515nm di picco**
• ROSSO: picco di 635 nm**

**Vedi spettro dei LED Nichia.

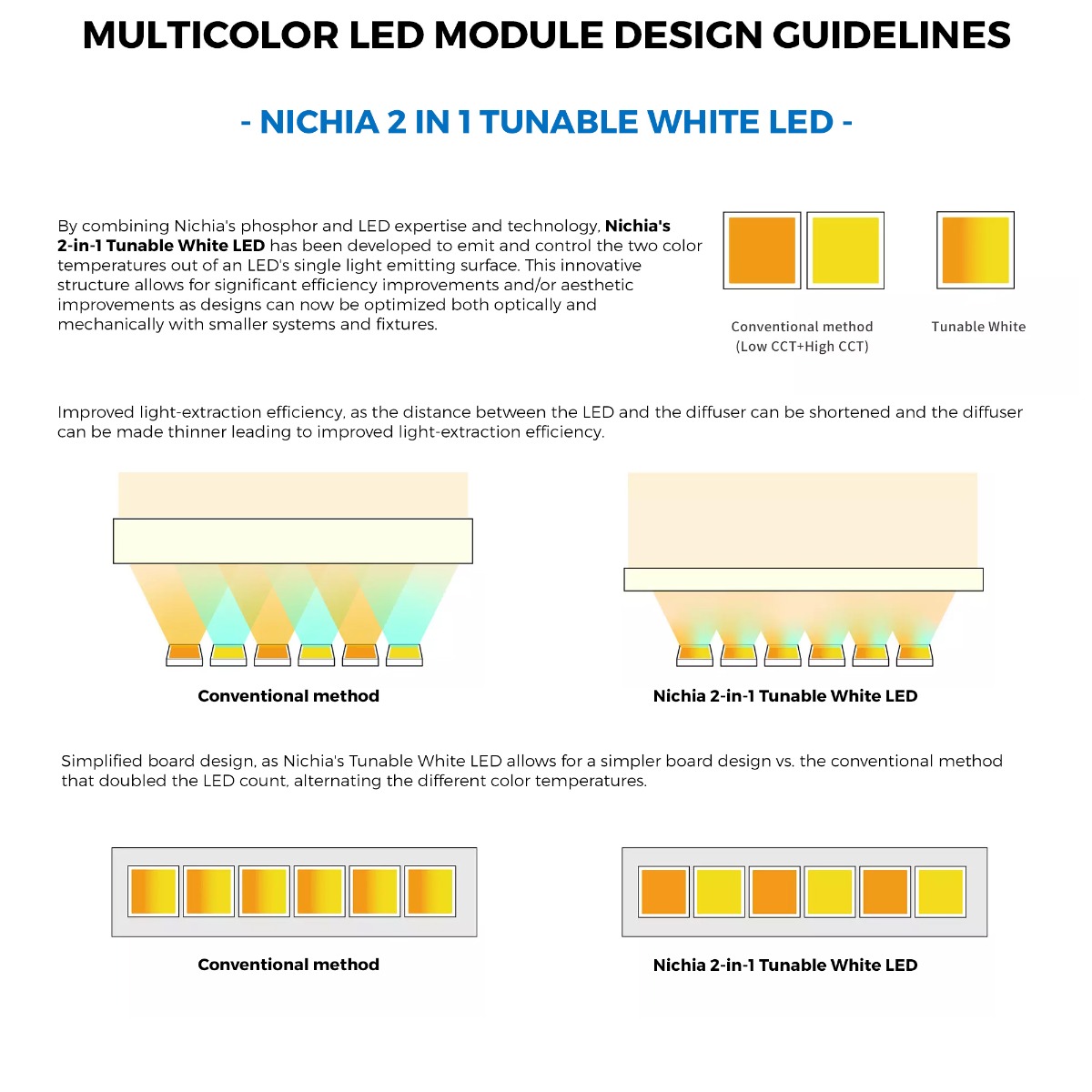

4) NF2W757G-MT (Tunable White): LED bianco sintonizzabile 2 in 1 di Nichia, sviluppato per emettere e controllare le due temperature di colore da un'unica superficie di emissione luminosa del LED. Con CRI80 o 90

La scheda tecnica specifica il numero di parte del LED.

5) LED Osram RGB 3:1 + Nichia TW 2:1, per uno spettro completo di colori e bianco con CRI80 o 90.

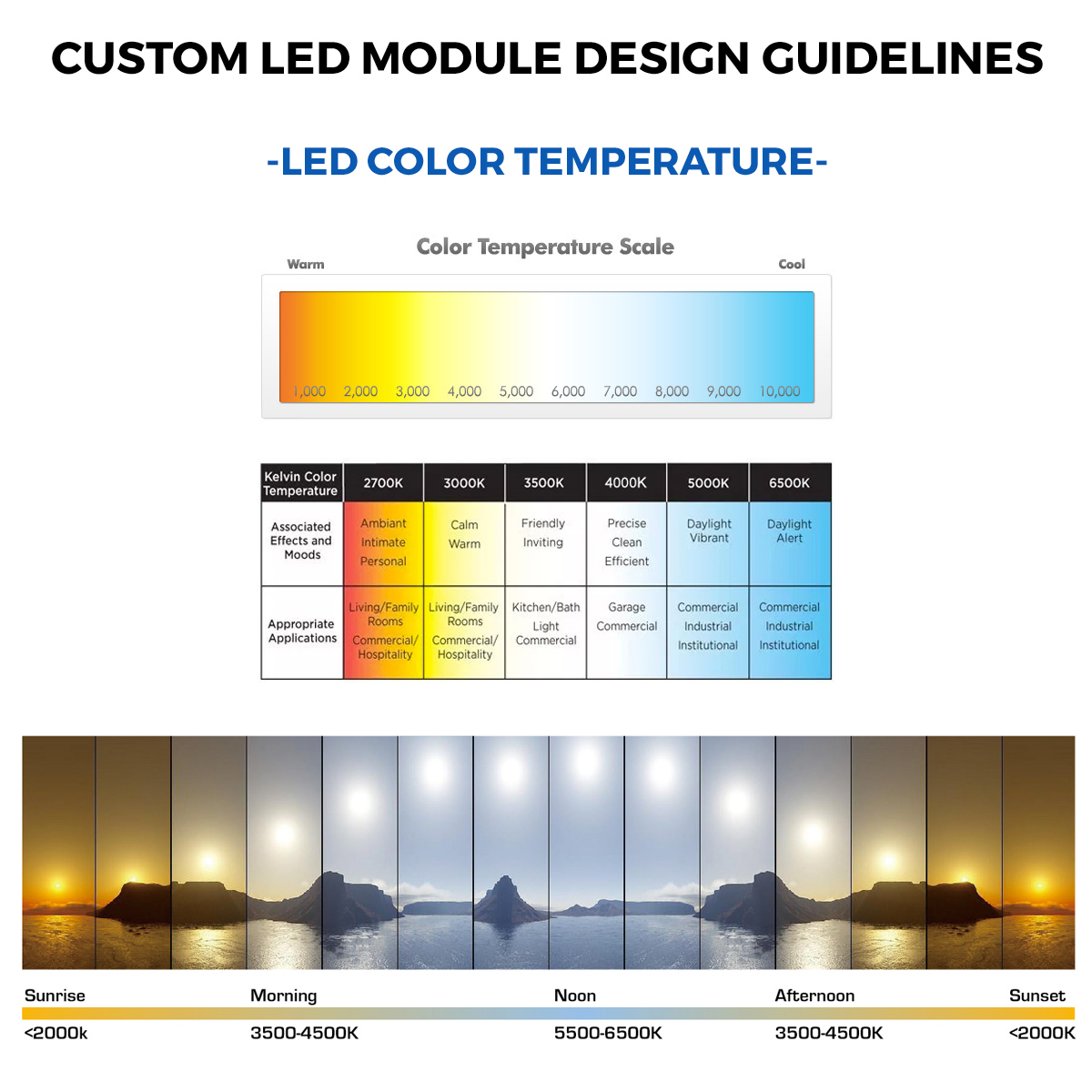

Fase 6: Temperatura di colore dei LED bianchi

Temperature di colore diverse creano effetti visivi diversi e sono adatte ad ambienti diversi. La temperatura del colore si misura in Kelvin (K) su una scala da "calda" a "fredda": Più la luce è "calda", più basso è il numero di Kelvin. Più la luce è "fredda", più il numero di Kelvin è alto. Per ulteriori informazioni sulla temperatura di colore consigliata per un progetto, consultare il nostro blog.

Per il bianco caldo, neutro o freddo sono disponibili diverse temperature di colore.

Fase 7: CRI del LED bianco e tipo speciale

Il componente a luce bianca del modulo, con LED a chip singolo, può essere realizzato con:

1) La serie di LED bianchi 757 di Nichia di ultima generazione, i LED 3030 a media potenza leader del settore. La serie 757 LED ha la più alta efficienza luminosa del settore (fino a 222 lm/w) e affidabilità (fino a 100.000h di vita L70). Ogni LED ha un consumo tipico di 0,2 W a 65 mA, per un flusso luminoso fino a 45 lm.

Fare clic qui per vedere l'attuale gamma Nichia.

I tipi speciali di LED Nichia 757 includono:

• Optisolis 757 e CRI99: LED con uno spettro vicino alla luce naturale, CRI99, R9 minimo 85
• Serie H6 757 & CRI90: LED che raggiungono una qualità del colore migliore rispetto ai LED tradizionali (Ra≥90, R9≥50, R15≥85) mantenendo un'efficacia migliore rispetto ai LED Ra≥80.
• Serie Vitasolis 757 e CRI80: I LED Vitasolis emettono un colore bianco naturale con un alto contenuto di energia blu-verde che stimola il risveglio e favorisce una vita vivace.

*Non tutte le temperature di colore sono disponibili per ogni tipo di LED o CRI. La scheda tecnica specifica il numero di parte del LED Nichia.

2) L'opzione a spettro completo, CRI95+ LED Seoul Semiconductor 3030 SunLike.

Fase 8: Quantità di LED per modulo per ciascun colore (pezzi)

La quantità di LED per modulo per ogni colore (pezzi). Il modulo avrà un numero uguale di LED per tutti i colori/canali. Ad esempio, scegliendo Quantità di LED per modulo per ogni colore = 60 e Tipo di modulo LED = Dynasolis, il modulo avrà 60 + 60 = 120 LED in totale.

Si raccomanda che il numero totale di LED utilizzati per costruire il modulo personalizzato sia il più vicino possibile a un multiplo di 5000 per ciascun colore.

Fase 9: Materiale e qualità della PCB del modulo LED

Il modulo LED può avere una PCB FR-4, la scelta per la maggior parte dei progetti di moduli LED.

Esistono 3 livelli di qualità:

• Economy PCB FR4: 1 strato di PCB, spessore del materiale del PCB di 1 mm, spessore del rame del PCB di 1 oz.
• Best Value PCB FR4: 2 strati di PCB, 1,6 mm di spessore del materiale del PCB, 1 oz di spessore del rame del PCB
• Premium PCB FR4: 2 strati di PCB, 1,6 mm di spessore del materiale del PCB, 1 oz di spessore del rame del PCB

Il PCB presenta le seguenti caratteristiche standard: Maschera di saldatura bianca, serigrafia nera. Finitura superficiale HAL senza piombo. Spaziatura minima delle tracce 0,2 mm. Dimensione minima dei fori: 0,3 mm. Spaziatura minima tra i componenti: 0,5 mm. Spaziatura minima tra i bordi: 0,5 mm

Passo 10: Tensione di alimentazione del modulo LED (V)

Per alimentare un modulo LED è necessario un alimentatore esterno che garantisca la corrente e la tensione raccomandate. Senza di esso, la corrente dei LED aumenterà in modo esponenziale con la tensione applicata, poiché una piccola variazione di tensione porta a una grande variazione di corrente, fino a raggiungere la corrente massima e a bruciare il modulo.

L'alimentazione esterna può essere un alimentatore a tensione costante 12/24/48VDC o un driver LED a corrente costante 175-1400mA.

• Alimentazione a tensione costante 12/24/48VDC

È possibile scegliere di costruire il modulo LED con una modalità di regolazione della corrente, in modo che possa funzionare con trasformatori a tensione costante per 12VDC, 24VDC o 48VDC. A tal fine, i LED saranno disposti in serie, con il componente di regolazione della corrente dopo ogni gruppo:

• 12VDC (3 LED in serie + componente di regolazione della corrente)
• 24VDC (7 LED in serie + componente di regolazione della corrente)
• 48VDC (15 LED in serie + componente di regolazione della corrente)

Il componente di regolazione della corrente può essere un semplice resistore per la modalità Best Value o un regolatore lineare per la modalità Premium. Quest'ultimo è consigliato per ottenere la massima durata del modulo LED.

Per tutte le opzioni di cui sopra, il numero totale di LED sul modulo deve essere divisibile per il numero di LED in serie. Ad esempio, per i 24VDC è possibile avere un modulo LED da 500 mm con 35 LED, ma non con 30 LED. In caso contrario, provvederemo ad adeguare l'ordine.

• Driver LED a corrente costante da 175-1400 mA.

Il modulo LED può essere costruito per funzionare a un valore di corrente costante standard, con scelte comprese tra 175mA e 1400mA. È possibile scegliere uno dei valori consigliati, in quanto sono disponibili molte opzioni di driver per questi valori. In alternativa, è possibile attenersi alle nostre raccomandazioni.

Il componente di regolazione della corrente può essere un semplice resistore per la modalità Best Value o un regolatore lineare per la modalità Premium. Quest'ultimo è consigliato per ottenere la massima durata del modulo LED.

In tutti i casi, consigliamo e forniamo anche i driver o i trasformatori per i LED per il vostro progetto.

Per un progetto con grandi quantità di moduli LED/strisce collegate in lunghe file, la soluzione migliore è un circuito a tensione costante di 24 V CC. Per i progetti che richiedono trasformatori individuali per file brevi di moduli LED, la progettazione a corrente costante è l'opzione migliore, quanto più corte sono le file. In generale, per un numero di metri o inferiore a 2 per trasformatore, la scelta migliore è quella di un circuito LED a corrente costante.

Fase 11: Tipo di collegamento elettrico

• Piazzole di saldatura: il modulo LED avrà 2 coppie di piazzole di saldatura a ciascuna estremità, per il collegamento + / - ... - per il collegamento. Per i moduli LED con unità di taglio, le 2 coppie saranno presenti a ciascuna estremità dell'unità di taglio.
• Connessione di superficie: il modulo LED presenta 2 coppie di connettori a innesto su ciascuna estremità, per il collegamento + / - ... - connessione. Per i moduli LED con unità di taglio, gli altri punti di connessione saranno le piazzole di saldatura. I connettori Plug-in consentono di collegare i cavi da 18AWG a 26AWG senza utilizzare un saldatore.
• Collegamento dei cavi: Il modulo LED può essere costruito con un cavo +/- ...- a una o entrambe le estremità, della lunghezza desiderata. Si consiglia un massimo di 50 cm/19,6" per evitare cadute di tensione.

Il modulo LED multicolore avrà circuiti elettrici per ogni canale, con il positivo condiviso e il negativo individuale per ogni canale.

Fase 13: Ambito di consegna

Il processo d'ordine e il pagamento online possono essere effettuati per l'intera quantità dell'ordine (pezzi) o per disegni, progetti o campioni. In base alla vostra scelta, la portata della consegna e il pagamento saranno:

• Quantità d'ordine (pezzi): l'intera quantità inserita al punto 1, compresi disegno, progetto e campioni.
• Solo disegno e campioni: Disegno, progettazione e 5 campioni di massimo 50 cm ciascuno, per la striscia LED flessibile con le specifiche dell'ordine.
• Solo disegno: Il disegno delle strisce LED, comprensivo di:

- Disegno dimensionale, con posizione dei LED, piazzole di saldatura, componenti di regolazione della corrente, informazioni stampate sul PCB.

- Riassunto delle caratteristiche principali (dati tecnici dell'unità di taglio), comprendente: dimensioni, modalità di funzionamento, tensione, corrente, potenza, temperatura di colore, flusso luminoso, efficienza, CRI, tipo di LED.

- Informazioni sul PCB: materiale di base, strati, rame.

Fase 14: Opzioni avanzate

Se il progetto del modulo LED è già stato realizzato in dettaglio o se si hanno esigenze particolari, si consiglia di compilare i dati pertinenti nella sezione OPZIONI AVANZATE. Compilate solo i dati rilevanti per voi. È possibile fornire queste informazioni anche via e-mail, nella fase di convalida del progetto.

• Il vostro numero di articolo: Possiamo stampare sul PCB della striscia LED il numero di parte da voi inserito, della lunghezza massima di 10 caratteri. Verrà stampato in aggiunta alle informazioni richieste dalla normativa dell'Unione Europea: produttore, numero di parte del produttore, informazioni tecniche rilevanti (come tensione, corrente, temperatura di colore, flusso luminoso, TC), logo CE, ROSH, Recycling.
• Unità di taglio: Possiamo costruire il vostro modulo o striscia LED con la possibilità di essere tagliati a misura, ma solo in punti specifici della striscia. La distanza è nota come unità di taglio. Se la scelta desiderata non è possibile a causa di limitazioni tecniche (come il numero di LED in serie/parallelo), vi informeremo in fase di progettazione.
• Passo dei LED: distanza tra il punto centrale di ciascun LED in mm.
• Quanti LED per fila: per i moduli LED con più di una fila.
• Passo della fila di LED: per i moduli LED con più di una fila, il passo della fila di LED è la distanza tra il punto centrale di ogni fila di LED, in mm.
• Lunghezza massima della fila del modulo LED (m): Molti progetti richiedono l'alimentazione di più moduli/strisce LED in linea. Queste informazioni possono aiutare a progettare correttamente la scheda del modulo LED.

Le opzioni avanzate non devono modificare le caratteristiche del modulo LED e/o il valore dell'ordine.

OPZIONALE: Caricamento dei file (dopo aver effettuato l'ordine):

Caricare i file: Se si dispone di requisiti di progettazione specifici per il modulo o la striscia LED personalizzati, che non modificano le caratteristiche del modulo LED, è possibile caricarli dalla sezione di upload oppure dalla pagina a questo link. I file accettati sono PDF, Gerber, PCB. Accettiamo il formato Zip, Rar, massimo 10MB per tutti i file. Caricare questi file solo dopo aver completato l'ordine! Sono richiesti il numero d'ordine e l'indirizzo e-mail.
