Chip Scale Packaged (Flip Chip) La serie Nichia E17A e E21A CSP LED
- By Lumistrips IT Professionale a LED
- 21 apr 2021
Un pacchetto di LED di dimensioni micro, ad alta luminosità potente è indicato come CSP (Chip Scale Package) LED.
I CSP sono LED di dimensioni più piccole pur avendo una potenza elevata simile.
Un LED CSP è uguale a un chip LED o può essere al massimo del 20% più grande e quindi ha un'elevata intensità luminosa. Inoltre non contiene un collegamento a filo come i tradizionali LED SMD, un fattore che lo rende un prodotto più stabile, con migliori prestazioni termiche rispetto ai LED tradizionali.

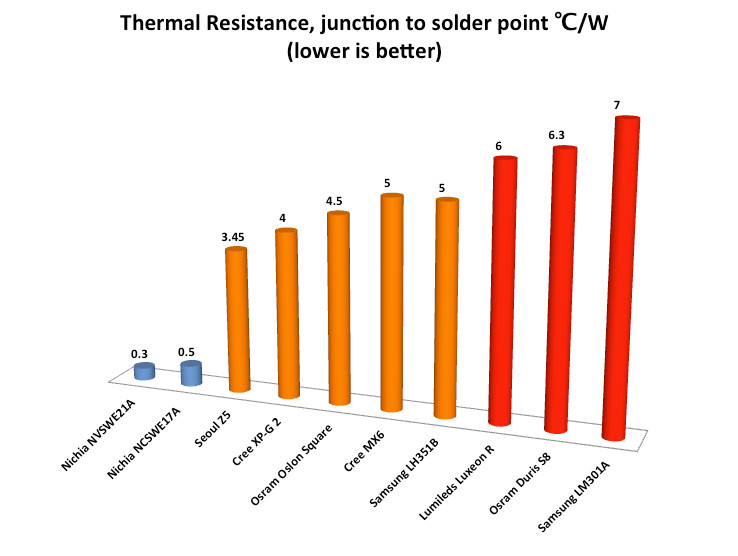

Come risultato, tla tecnologia Direct Mountable Chip taglia un elemento importante del costo del sistema: la gestione del calore. Con una resistenza termica di soli 0. 3 (giunzione ℃/W a Ts punto di misura), i dissipatori possono essere più piccoli o si possono ottenere prestazioni più elevate senza aumentare il dissipatore di calore.
Rispetto ai LED da 1-3 Watt di altri produttori il NVSWE21A (304lm@5000K e 2. 1W) e la NCSWE17A (152lm@5000K e 1.05W) sono notevolmente più efficaci nel trasferire il calore dal chip LED.
In termini pratici, ad esempio, con un elemento di raffreddamento con una resistenza termica totale di 15℃/W (punto di misura Tc alla temperatura ambiente) possiamo ottenere un aumento del 30% del flusso luminoso utilizzando il NVSWE21A con 0. 3℃/W di resistenza termica rispetto ad un LED con caratteristiche simili ma con 5℃/W di resistenza termica (punto di misura da Junction a Ts). Rispetto a un LED con 10℃/W potremmo vedere un aumento dell'80% delle prestazioni, senza alcuna diminuzione della durata di vita.

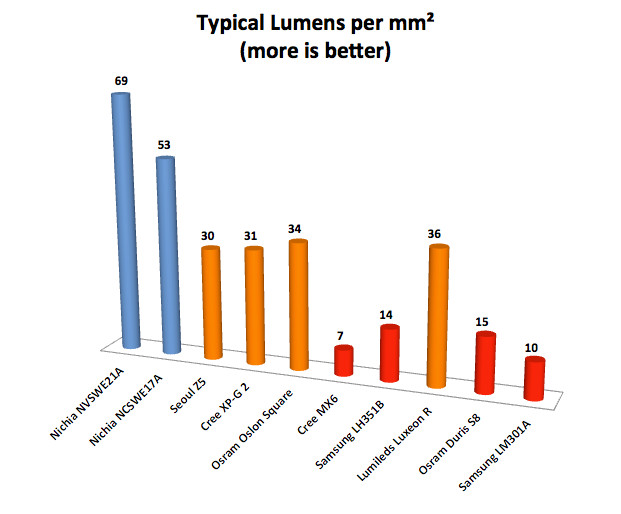

Ulteriori risparmi al costo del sistema possono essere ottenuti dalla miniaturizzazione del prodotto che è possibile aumentando il flusso luminoso da un millimetro quadrato di pacchetto LED. Questo rapporto tra la luce dei LED e le dimensioni è chiamato densità di flusso.
La tecnologia Direct Mountable Chip porta ad un aumento della densità di flusso fino al 95% rispetto ai migliori design LED alternativi. Da soli 4,41 mm² (2,1 x 2,1 mm) il NVSWE21A ha un flusso tipico di 304lm@5000K e 2,1W.
In combinazione con una bassa resistenza termica, l'alta densità di flusso può ridurre significativamente le dimensioni e il costo del prodotto. Fino all'80% del costo di un prodotto LED non deriva dal LED stesso, ma dal suo involucro, dal raffreddamento, dal driver e dall'ottica. Per esempio, se un prodotto ha il 15% in meno di costo del materiale questo avrà lo stesso impatto nel prezzo se l'industria tagliasse il prezzo del LED del 75%. Come bonus, un minor uso di materiali fa bene all'ambiente.
CPS LED, inoltre, permette ai progettisti di apparecchi di creare design mai prima d'ora possibili perché i LED possono essere raggruppati molto da vicino con i convenzionali processi di produzione SMT e reflow. Grazie al design apparentemente senza confini, un pacchetto di LED di dimensioni personalizzate può essere "creato" dal raggruppamento di Direct Mountable Chip Nichia LEDs.

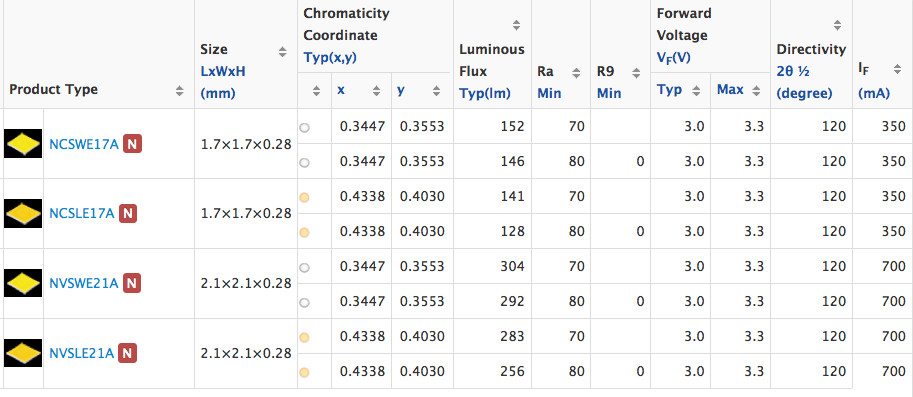

Al momento, il Direct Mountable Chip è utilizzato nei seguenti LED Nichia

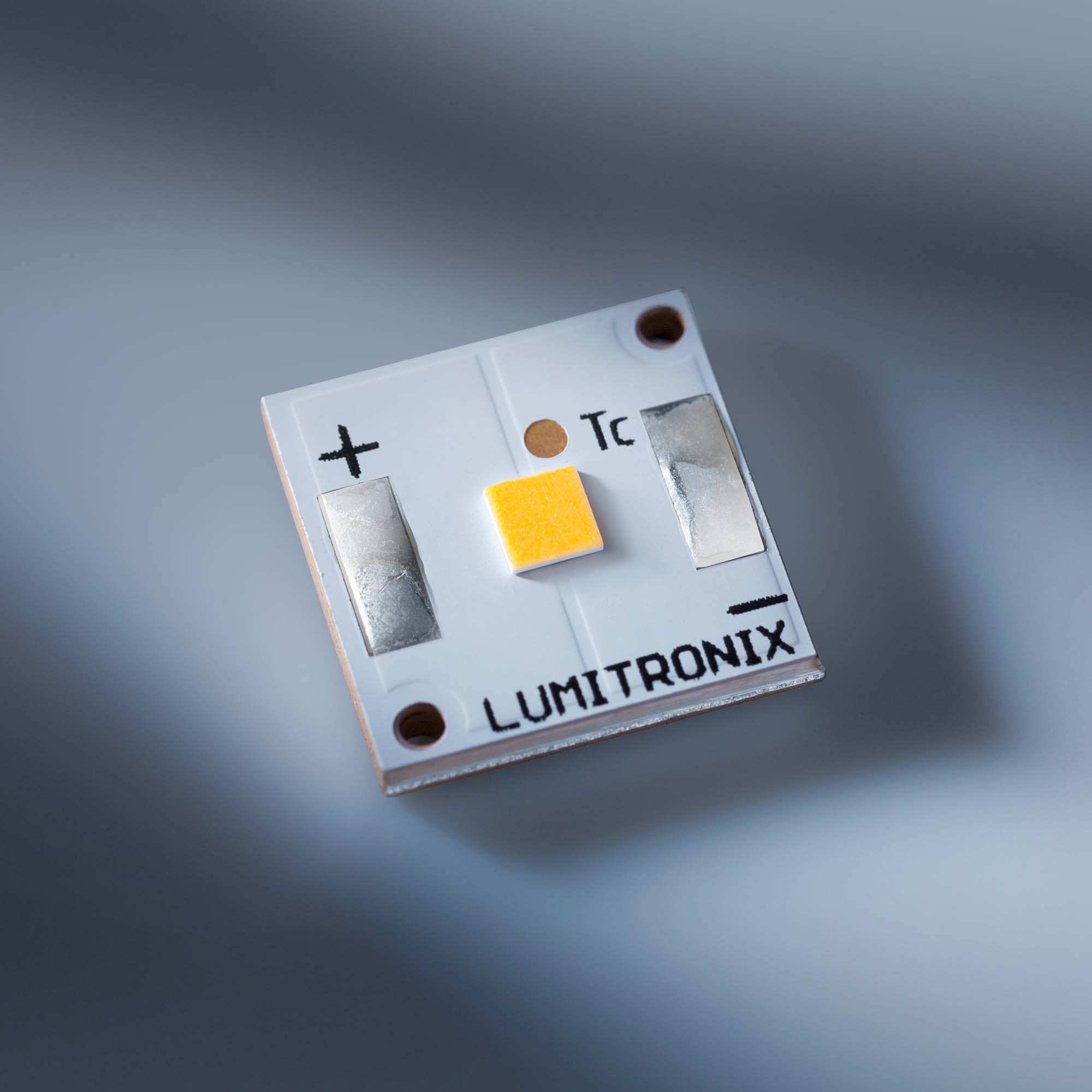

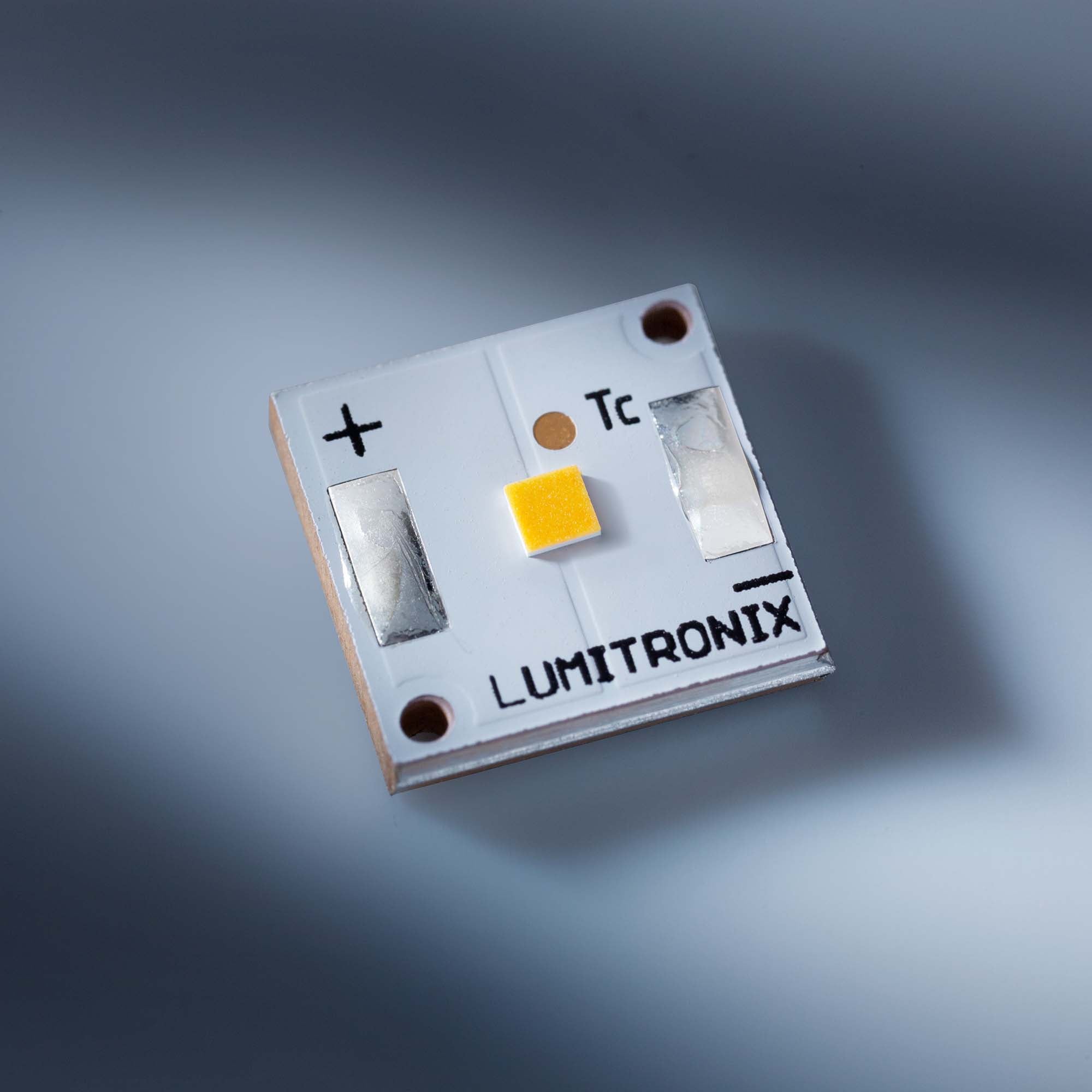

Puoi acquistare questi LED CSP dal nostro negozio, su un singolo modulo PCB per una facile installazione. Dettagli qui sotto.
I LED Nichia CSP sono disponibili anche in forma di emettitore at this link.
