I gradi di impermeabilità IP spiegati e i livelli raccomandati per il bagno
- By Lumistrips IT Professionale a LED
- 14 set 2021
Cosa significa la protezione IP?
L'indice di protezione IP è una caratteristica essenziale della maggior parte delle apparecchiature elettriche e indica il grado di protezione del dispositivo contro fattori esterni come oggetti solidi o liquidi. Questa protezione è espressa dalla parola "IP", seguita da 2 numeri che indicano
- La prima cifra descrive il grado di protezione contro oggetti solidi, polvere, particelle solide e corpi
- La seconda cifra descrive il grado di protezione contro i liquidi
Il grado IP è rilevante quando le condizioni ambientali sono normali. Per gli ambienti pericolosi, è richiesta una protezione speciale.
Anche se esistono numerose combinazioni di grado IP per le strisce LED, le più comuni sono IP67, IP65, IP44, IP20.
In generale, tutte le strisce LED hanno una protezione IP20, IP44 si può trovare per le strisce LED all'interno di un profilo di alluminio con tappi finali chiusi e IP65 o più è normalmente utilizzato per le strisce LED impermeabili.
La prima cifra - protezione da corpi estranei
- 0 - nessuna protezione da corpi estranei;
- 1 - protezione da oggetti solidi superiori a 50mm (es. tocco accidentale delle mani);
- 2 - protetto contro oggetti solidi fino a 12mm (es. dita);
- 3 - protetto contro oggetti solidi superiori a 2.5mm (es. strumenti e fili);
- 4 - protetto da oggetti solidi superiori a 1mm (ad esempio piccoli utensili e fili);
- 5 - protetto contro la polvere, ingresso limitato (es. nessun deposito nocivo);
- 6 - totalmente protetto contro la polvere.
La seconda cifra - protezione dai liquidi
- 0 - nessuna protezione dai liquidi;
- 1 - protezione contro la caduta verticale di gocce d'acqua (es. condensa);
- 2 - protezione contro gli spruzzi d'acqua diretti fino a 15 gradi dalla verticale;
- 3 - protezione contro gli spruzzi d'acqua diretti fino a 60 gradi dalla verticale;
- 4 - protezione contro spruzzi d'acqua da tutte le direzioni - ingresso limitato consentito;
- 5 - protezione contro getti d'acqua a bassa pressione provenienti da tutte le direzioni - ingresso limitato consentito;
- 6 - protetto contro i getti d'acqua ad alta pressione (uso sul ponte della nave) - ingresso limitato consentito;
- 7 - protetto contro gli effetti dell'immersione tra 15cm e 1m;
- 8 - protetto contro lunghi periodi di immersione sotto pressione.
CONTROLLO IP NEI BAGNI - ZONA IP BAGNO

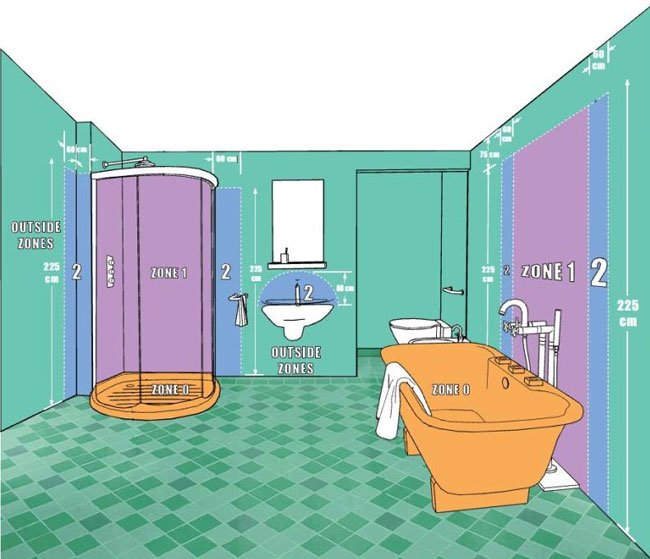

Quale rating IP è richiesto nel bagno dipende dalla Zonazione IP, che spiegheremo dividendo il bagno in aree o "zone", che sono classificate utilizzando i numeri 0, 1, 2 - vedi la figura qui sotto.
Ogni zona ha un requisito IP minimo per le strisce LED che deve essere soddisfatto se devono essere installate in questa zona.
- Zona 0 - All'interno del bagno o della doccia. Qualsiasi striscia LED usata qui deve essere SELV (Separated Extra Low Voltage - max. 12Volts) e avere un rating minimo di IPX7 (IP67) (protetto contro l'immersione in acqua - a prova di immersione totale);
- Zona 1 - Sopra la vasca da bagno o la doccia ad un'altezza di 2.25m. Grado IP raccomandato: IP65. In questa zona, se è probabile che i getti d'acqua vengano utilizzati per la pulizia, è richiesto un minimo di IPX5 . Inoltre, a seconda del grado di protezione IP, gli apparecchi SELV o 240V possono essere utilizzati in questa zona; se l'apparecchio è a 240 volt, deve essere utilizzato anche un interruttore differenziale (RCD) da 30mA per proteggere il circuito in questa zona.
- Zona 2 - L'area che si estende fino a 0,6m fuori dalla vasca o dalla doccia e sopra la vasca o la doccia se superiore a 2,25m. E' richiesto un grado IP di almeno IPX4 (IP44) , come le strisce LED all'interno di un profilo. In questa zona, se è probabile che vengano utilizzati getti d'acqua per la pulizia, è richiesto un minimo di IPX5 . Inoltre, a seconda del grado IP, in questa zona si possono usare apparecchi SELV o 240V. Inoltre, è una buona pratica considerare anche l'area intorno a un lavabo (entro un raggio di 60 cm da qualsiasi rubinetto) come Zona 2.
- fuori dalle zone - ovunque fuori dalle zone 0, 1, e 2. Dove i getti d'acqua non devono essere usati per la pulizia, si applicano le regole generali di BS7671 . Qui, non è necessario che le soluzioni di illuminazione siano protette contro le particelle o gli oggetti solidi, ad esempio IPX4 - non è richiesta alcuna classificazione IP.
Rating IP UE
Come risultato della standardizzazione europea, l'emendamento 1 della 17a aggiunta delle norme di cablaggio IEE (BS7671) le zone di classificazione IP UE sono:
- La zona 0 nel bagno è l'interno della vasca da bagno o del lavabo della doccia. Per le docce senza bacino, l'altezza della zona 0 è di 0,10 m e la sua estensione superficiale ha la stessa estensione orizzontale della zona 1. (Più: regolamento 701.32.2 di BS7671)
- La zona 1 nel bagno è limitata da:
1. Il livello del pavimento finito e il piano orizzontale corrispondente al soffione o all'uscita d'acqua fissa più alta o il piano orizzontale che si trova a 2,25 m sopra il livello del pavimento finito, se superiore.
2. La superficie verticale:
a) che circoscrive la vasca da bagno o il lavabo della doccia (vedi Fig. 701.1)
b) A una distanza di 1,20m dal punto centrale dell'uscita fissa dell'acqua sulla parete o sul soffitto per le docce senza lavabo.
La zona 1 non include la zona 0. Lo spazio sotto la vasca da bagno o il lavabo della doccia è considerato come zona 1. Tuttavia, se lo spazio sotto la vasca da bagno o il lavabo della doccia è accessibile solo con un attrezzo, è considerato fuori dalle zone
(Altro: regolamento 701.32.3 di BS7671) - La zona 2 nel bagno è limitata da:
1. Il livello del pavimento finito e il piano orizzontale corrispondente al soffione della doccia fisso più alto o all'uscita dell'acqua o il piano orizzontale che si trova a 2,25 m sopra il livello del pavimento finito, se superiore.
2. La superficie verticale al confine della zona 1 e la superficie verticale parallela a una distanza di 0,60m dal confine della zona 1.
Per le docce senza lavabo, non c'è una zona 2 ma una zona 1 aumentata è fornita dalle dimensioni orizzontali di 1,20m menzionate nella regola 701.32.3(ii) - Per tutto ciò che è fuori dalle zone 0, 1 e 2 questo è trattato come 'fuori dalle zone', quindi nessun requisito IP
(Altro: regolamento 701.32.4 di BS7671).
Consultare un elettricista
Non dimenticare, cerca sempre la consulenza di un elettricista qualificato se non sei sicuro di ciò che ti serve o di come installare correttamente l'illuminazione in qualsiasi area della tua casa. Non dimenticate che ora è un requisito legale per un elettricista qualificato per montare impianti elettrici in molte stanze della vostra casa e in particolare all'esterno. Ancora una volta, in caso di dubbio si prega di consultare, o meglio ancora, utilizzare un elettricista qualificato per tutte le installazioni.
