Soluzioni LED personalizzate: L'eccellenza dell'illuminazione su misura

Non accontentatevi di soluzioni LED generiche quando il nostro servizio di personalizzazione è in grado di soddisfare le vostre esigenze specifiche, evitando i compromessi associati ai prodotti standard. Con oltre 20 anni di esperienza nel settore, produciamo in Germania soluzioni LED innovative, di qualità e ad alte prestazioni, personalizzate in base alle vostre specifiche.

Processo di personalizzazione semplificato e assistenza professionale

Rendiamo facile la progettazione dell'illuminazione a LED con questo processo specializzato per costruire i vostri moduli LED secondo lo standard Zhaga Book 7, in bianco, con opzioni che coprono dimensioni, specifiche e caratteristiche elettriche.

Iniziare un progetto LED personalizzato può sembrare impegnativo, ma noi siamo qui per aiutarvi, offrendovi un supporto completo per la selezione dei LED, delle modalità di pilotaggio, dei controlli, della gestione termica e della connettività.

Iniziate il vostro progetto LED personalizzato

Siete pronti a trasformare la vostra visione in realtà con le strisce LED perfette? Ordinate ora e lasciate che illuminiamo la vostra strada verso l'innovazione, assicurandovi che il vostro progetto brilli più che mai.

Processo di ordinazione delle strisce LED personalizzate e dettagli tecnici:

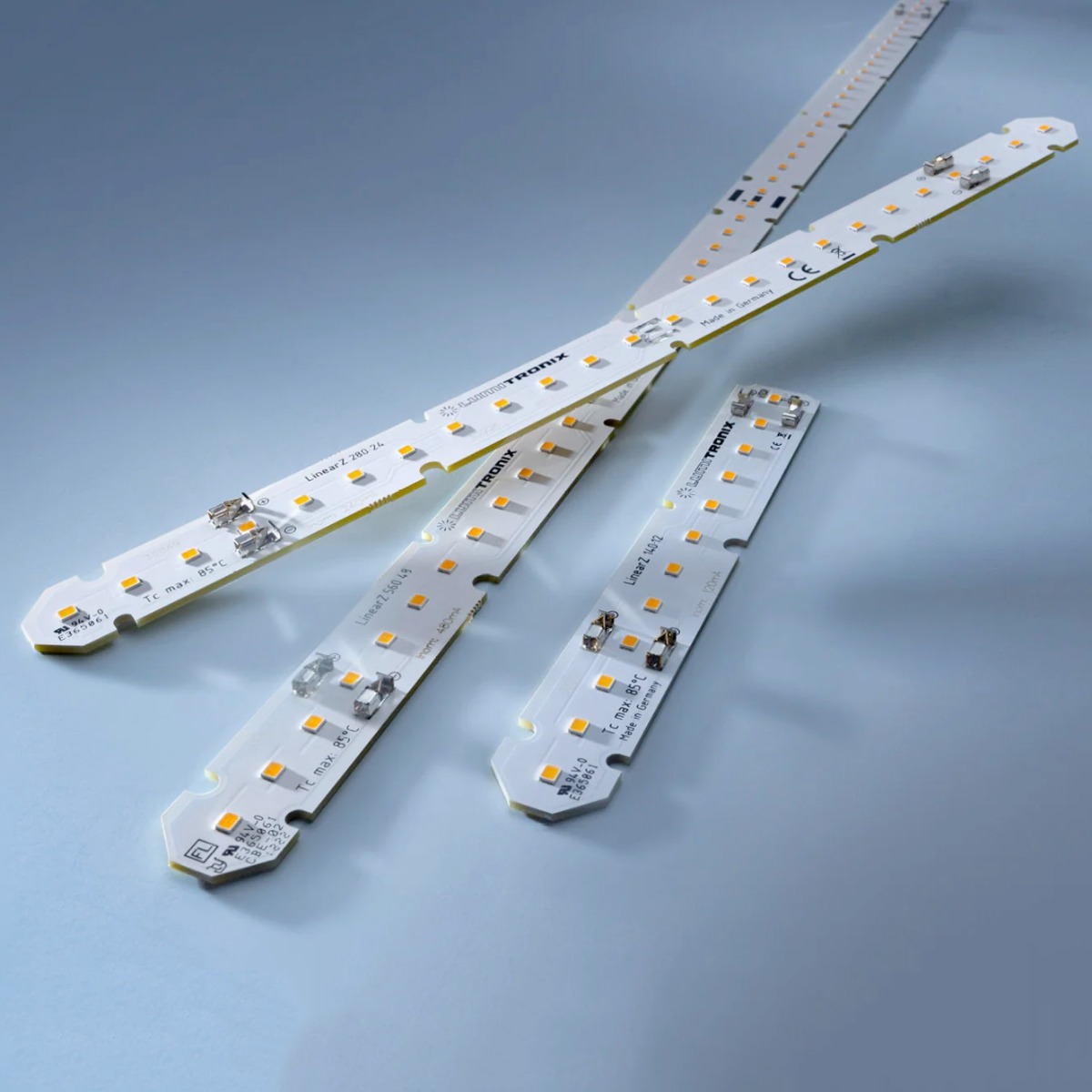

Costruite i vostri moduli LED, prodotti in Germania, con LED Nichia, Cree, Samsung o Seoul Semiconductor, su PCB FR4, in dimensioni standard Zhaga Book 7 per moduli LED lineari.

Fase 1: Quantità dell'ordine (pezzi)

Di quanti pezzi avete bisogno. Sebbene non vi sia un MOQ, si consiglia di ordinare almeno 100 pezzi di moduli LED da 560 mm.

Fase 2: Lunghezza del modulo LED (mm)

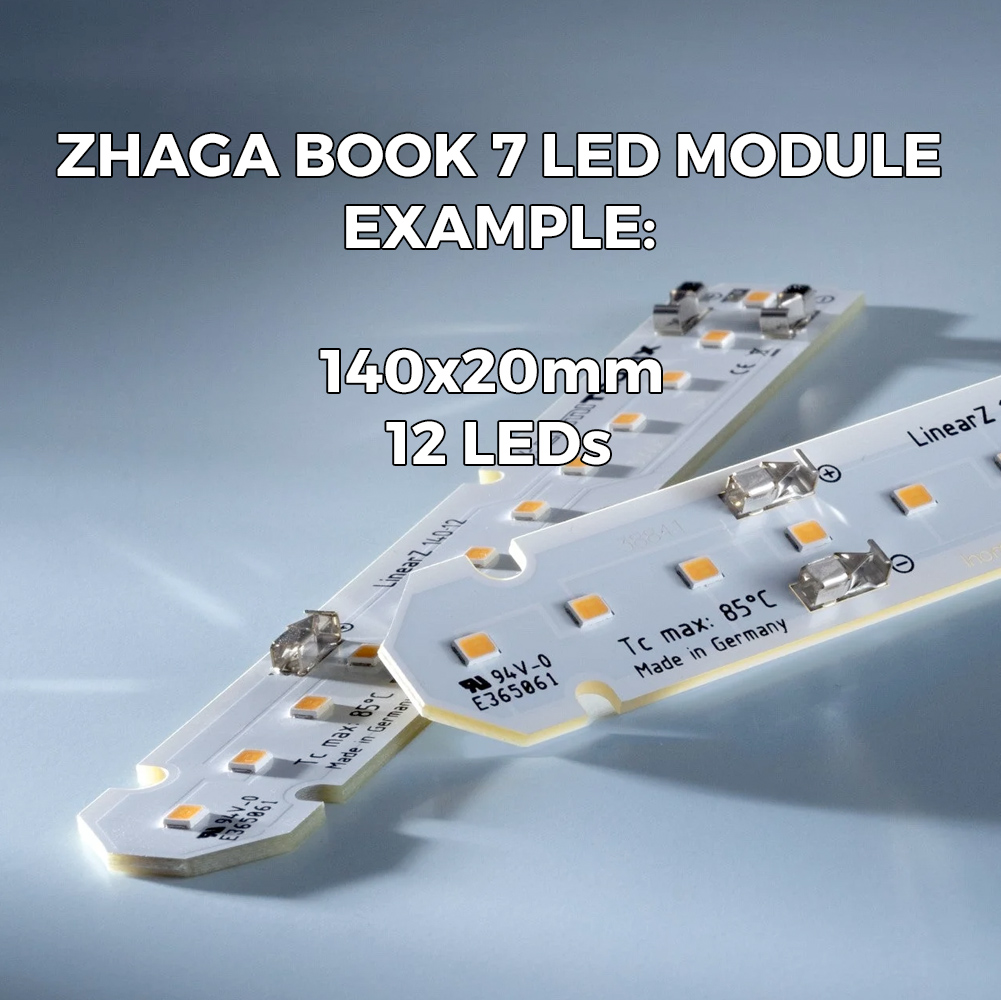

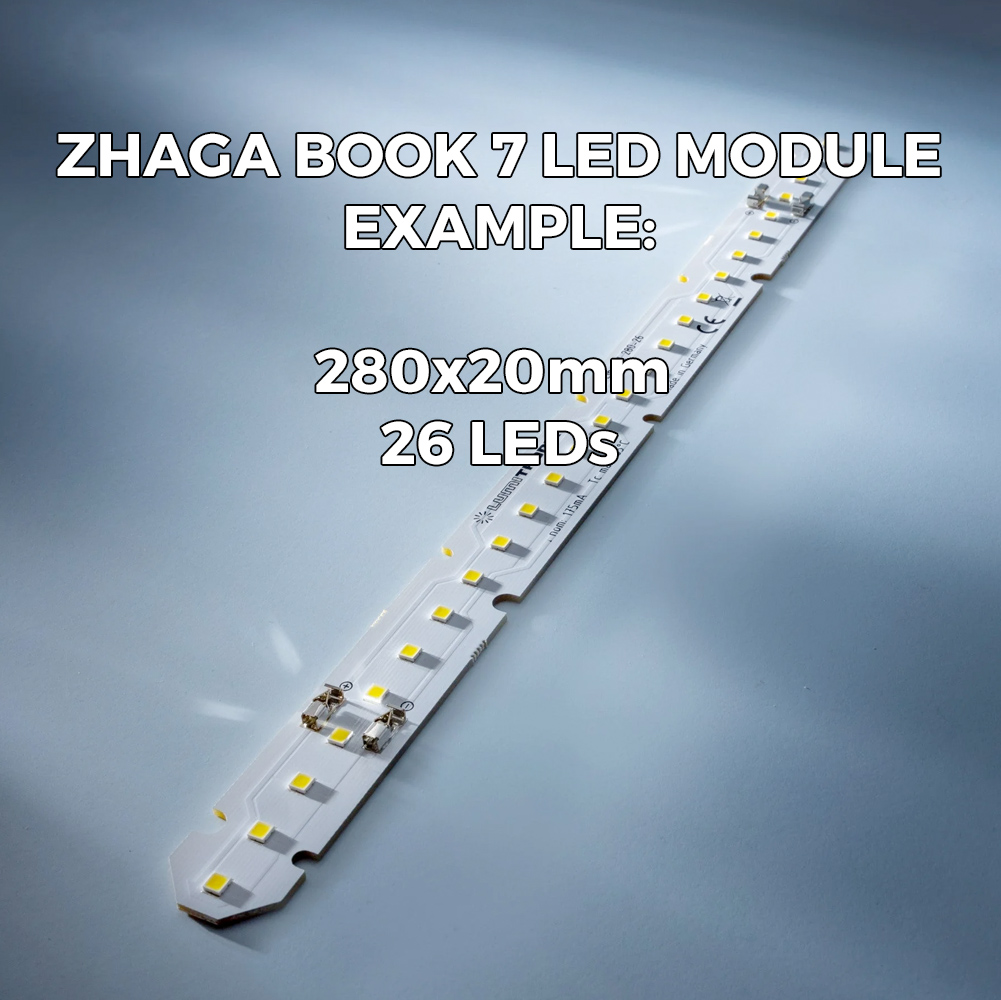

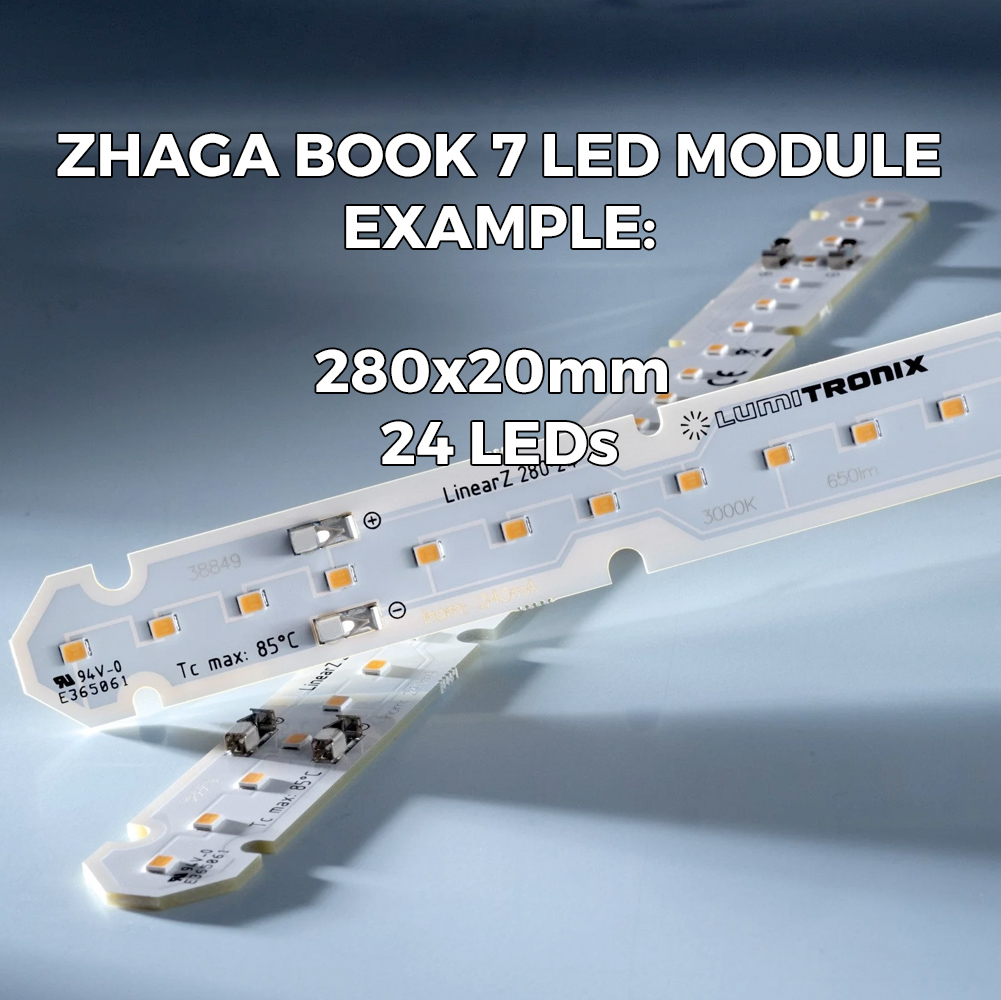

I moduli LED possono essere ordinati nelle lunghezze standard Zhaga book 7 di L28 (280 mm) e L56 (560 mm). Per garantire la flessibilità di installazione, sono disponibili lunghezze di 70 mm e 140 mm. Per dimensioni diverse da quelle offerte, contattateci.

Fase 3: Dimensioni del modulo LED LXW (mm)

I moduli LED sono di dimensioni standard Zhaga book 7 e possono essere ordinati con le larghezze standard W2 (20 e 24 mm) e W4 (40 mm). Per dimensioni diverse da quelle offerte, contattateci.

Fase 4: Materiale e qualità del PCB del modulo LED

La striscia LED sarà realizzata su PCB FR4.

Sono disponibili 3 livelli di qualità:

• Economy PCB FR4: 1 strato di PCB, 1 mm di spessore del materiale del PCB, 1 oz di spessore del rame del PCB.
• Best Value PCB FR4: 2 strati di PCB, 1,6 mm di spessore del materiale PCB, 1 oz di spessore del rame PCB
• Premium PCB FR4: 2 strati di PCB, 1,6 mm di spessore del materiale del PCB, 1 oz di spessore del rame del PCB

Il PCB presenta le seguenti caratteristiche standard: Maschera di saldatura bianca, serigrafia nera. Finitura superficiale HAL senza piombo. Spaziatura minima delle tracce 0,2 mm. Dimensione minima dei fori: 0,3 mm (alluminio 1,5 mm). Spaziatura minima tra i componenti: 0,5 mm. Spaziatura minima tra i bordi: 0,5 mm

Fase 5: LED per modulo LED (pezzi):

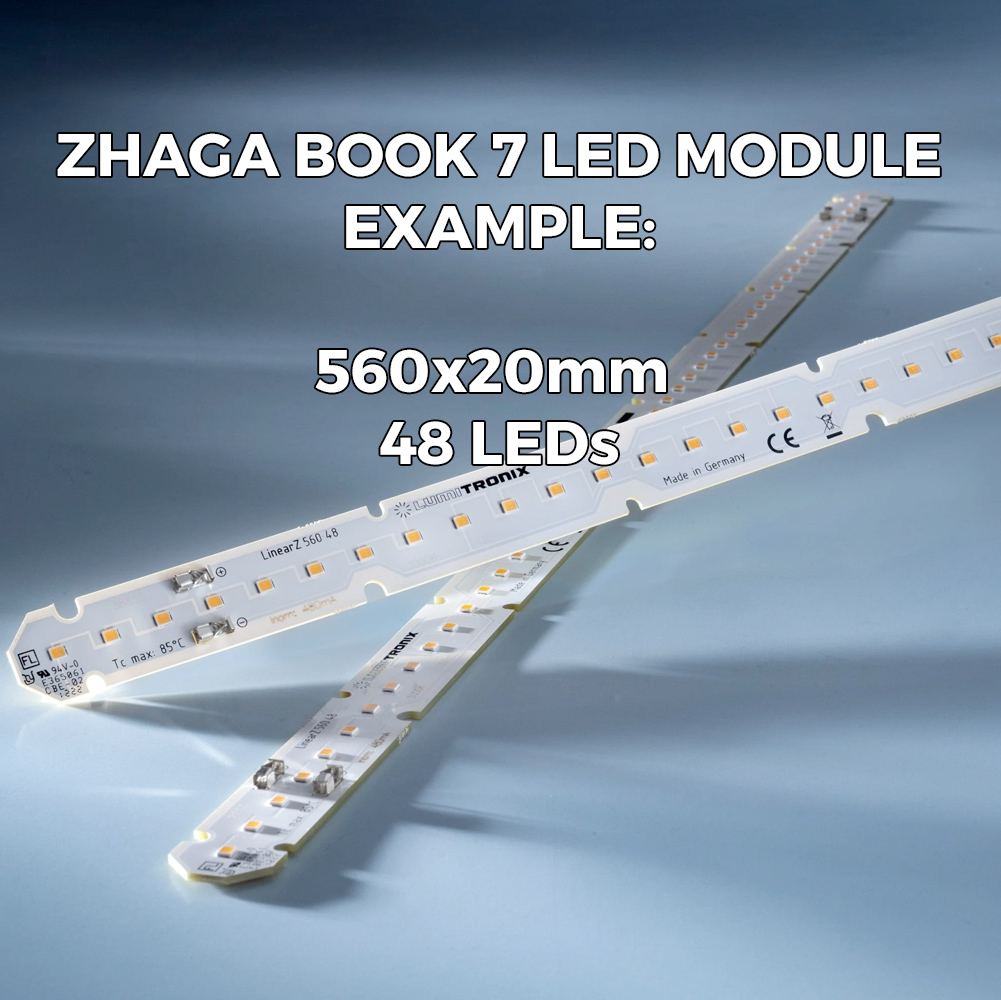

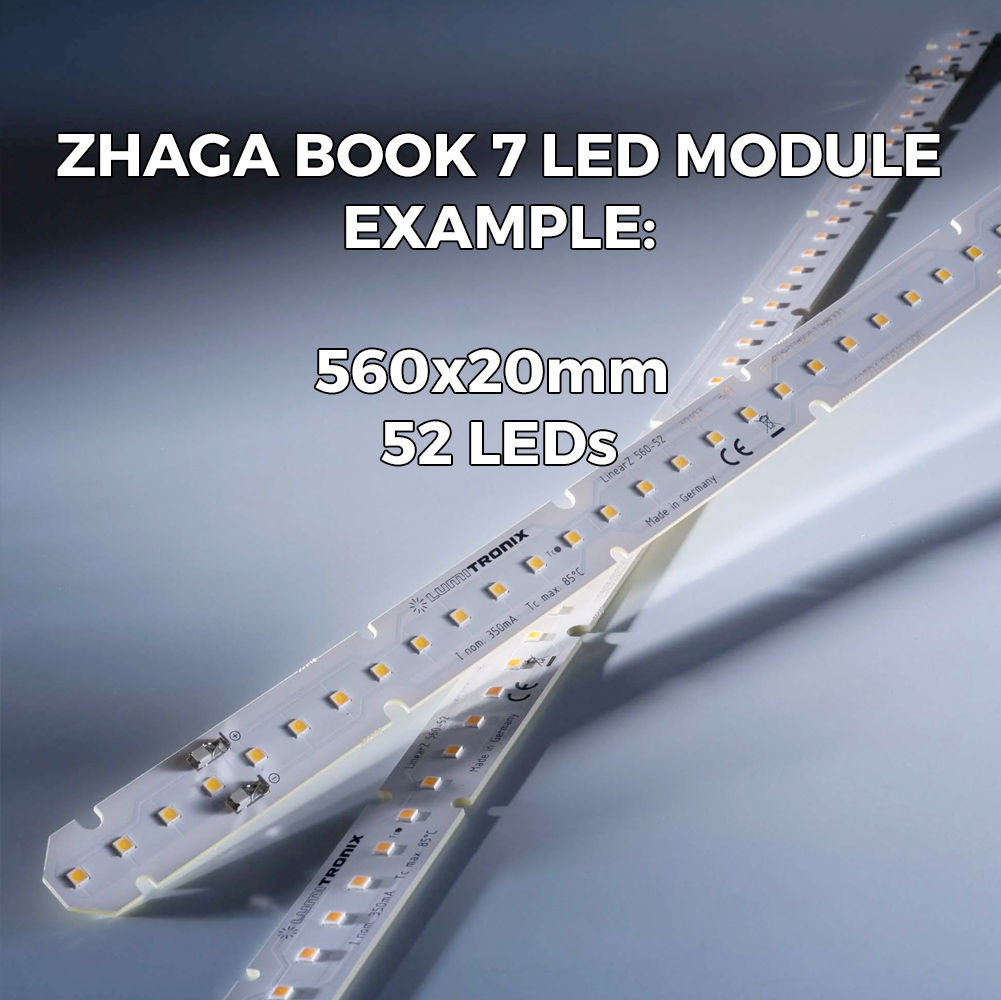

La quantità di LED per modulo (pezzi) determina il flusso luminoso totale e l'applicazione. Di seguito sono riportate alcune linee guida per un modulo LED Zhaga da 560 mm con una fila di LED Nichia:

Raccomandiamo che il numero totale di LED che verranno utilizzati per costruire la vostra striscia led personalizzata sia il più vicino possibile a un multiplo di 5000.

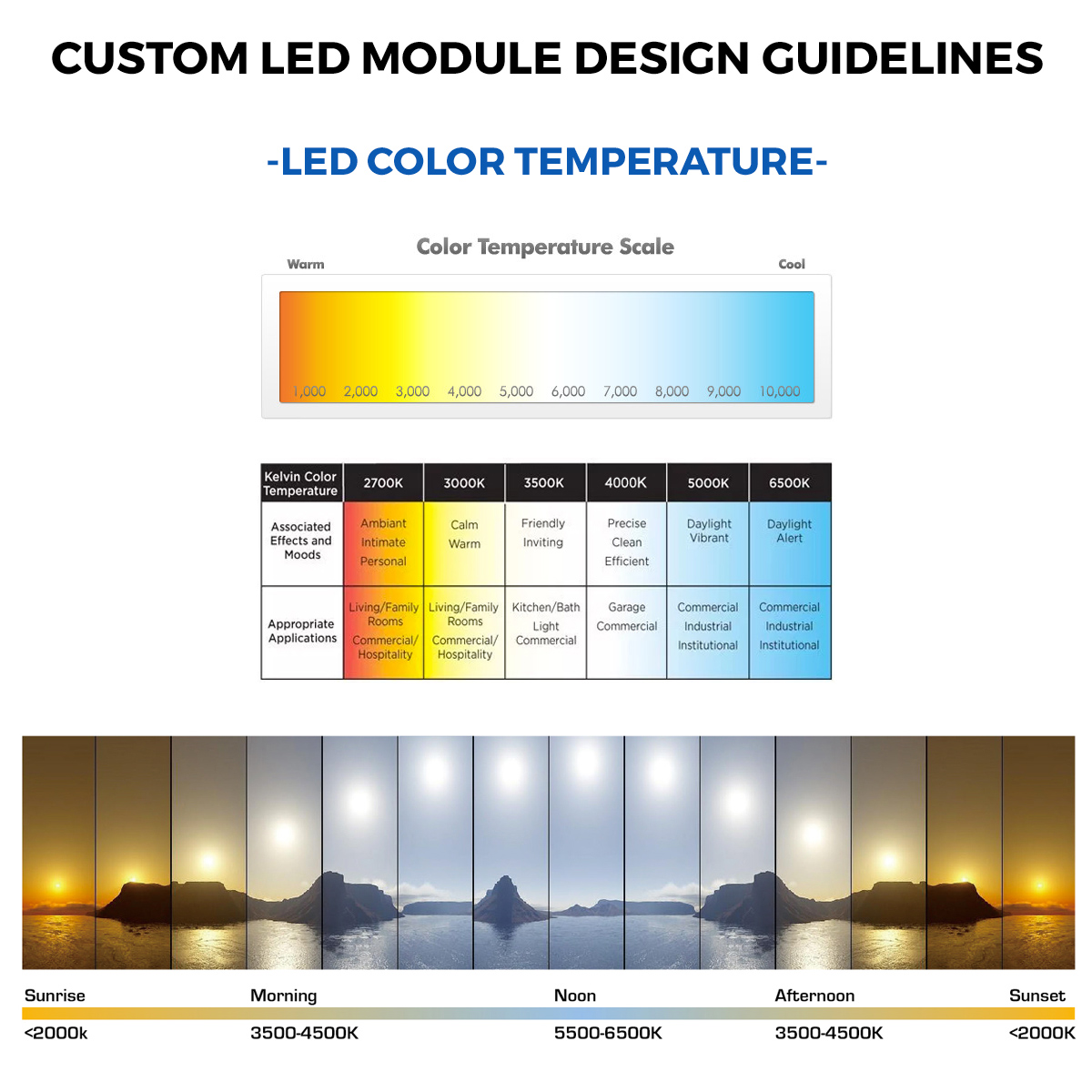

Fase 6: Temperatura di colore dei LED

Temperature di colore diverse creano effetti visivi diversi e sono adatte ad ambienti diversi. La temperatura del colore si misura in Kelvin (K) su una scala da "calda" a "fredda": Più la luce è "calda", più basso è il numero di Kelvin. Più la luce è "fredda", più il numero di Kelvin è alto. Per ulteriori informazioni sulla temperatura di colore consigliata per un progetto, consultare il nostro blog.

Fase 7: Tipo di LED

Il modulo LED può essere prodotto con i LED di vostra scelta, tra cui la serie di LED Nichia 757 di ultima generazione e i LED 3030 a media potenza, leader del settore. La serie 757 LED ha la massima efficienza luminosa (fino a 222 lm/w) e affidabilità (fino a 100.000 ore di vita L70). Ogni LED ha un consumo tipico di 0,2 W a 65 mA, per un flusso luminoso fino a 45 lm.

Fare clic qui per vedere l'attuale gamma Nichia.

I tipi speciali di LED Nichia 757 includono:

• Optisolis 757 e CRI99: LED con uno spettro vicino alla luce naturale, CRI99, R9 minimo 85
• Serie H6 757 & CRI90: LED che raggiungono una qualità del colore migliore rispetto ai LED tradizionali (Ra≥90, R9≥50, R15≥85) mantenendo un'efficacia migliore rispetto ai LED Ra≥80.
• Serie Vitasolis 757 e CRI80: I LED Vitasolis emettono un colore bianco naturale con un alto contenuto di energia blu-verde che stimola il risveglio e favorisce una vita vivace.
• Serie HPS 757 e CRI70: LED che riproduce fedelmente il colore di emissione delle lampade al sodio ad alta pressione (HPS), più spesso utilizzate per l'illuminazione stradale e l'illuminazione esterna in tutto il mondo.
• Rs060 Hortisolis Nichia: la serie di LED bianchi Hortisolis™ di Nichia che sono i LED più adatti alla crescita delle piante (con temperatura di colore di 5000K).
• Speciale riduzione del colore: Luce che esalta i prodotti come la carne (Rs020 a 5000K) e gli alimenti freschi (Rs030).

Non tutte le temperature di colore sono disponibili per ogni tipo di LED o CRI.

Altre opzioni includono i LED Samsung, Seoul Semiconductor o Cree 2835.

La scheda tecnica della striscia LED specificherà il numero di parte del LED Nichia/Samsung/Cree/Seoul Semiconductor.

Fase 8: Modalità di regolazione della corrente

Il componente di regolazione della corrente per la serie di LED può essere un semplice resistore per la modalità Best Value o un regolatore lineare per la modalità Premium. Quest'ultimo è consigliato per ottenere la massima durata del modulo LED.

Passo 9: Corrente costante del modulo LED (mA)

Il modulo LED può essere costruito per funzionare a un valore di corrente costante standard, con scelte comprese tra 175mA e 1400mA. È possibile scegliere uno dei valori consigliati, in quanto sono disponibili molte opzioni di driver per questi valori. In alternativa, è possibile attenersi alle nostre raccomandazioni.

Passo 10: Tipo di collegamento elettrico

• Piastrine a saldare: il modulo LED avrà 2 coppie di piastrine a saldare a ciascuna estremità, per il collegamento + / -. Per i moduli LED con unità di taglio, le 2 coppie saranno presenti a ciascuna estremità dell'unità di taglio.

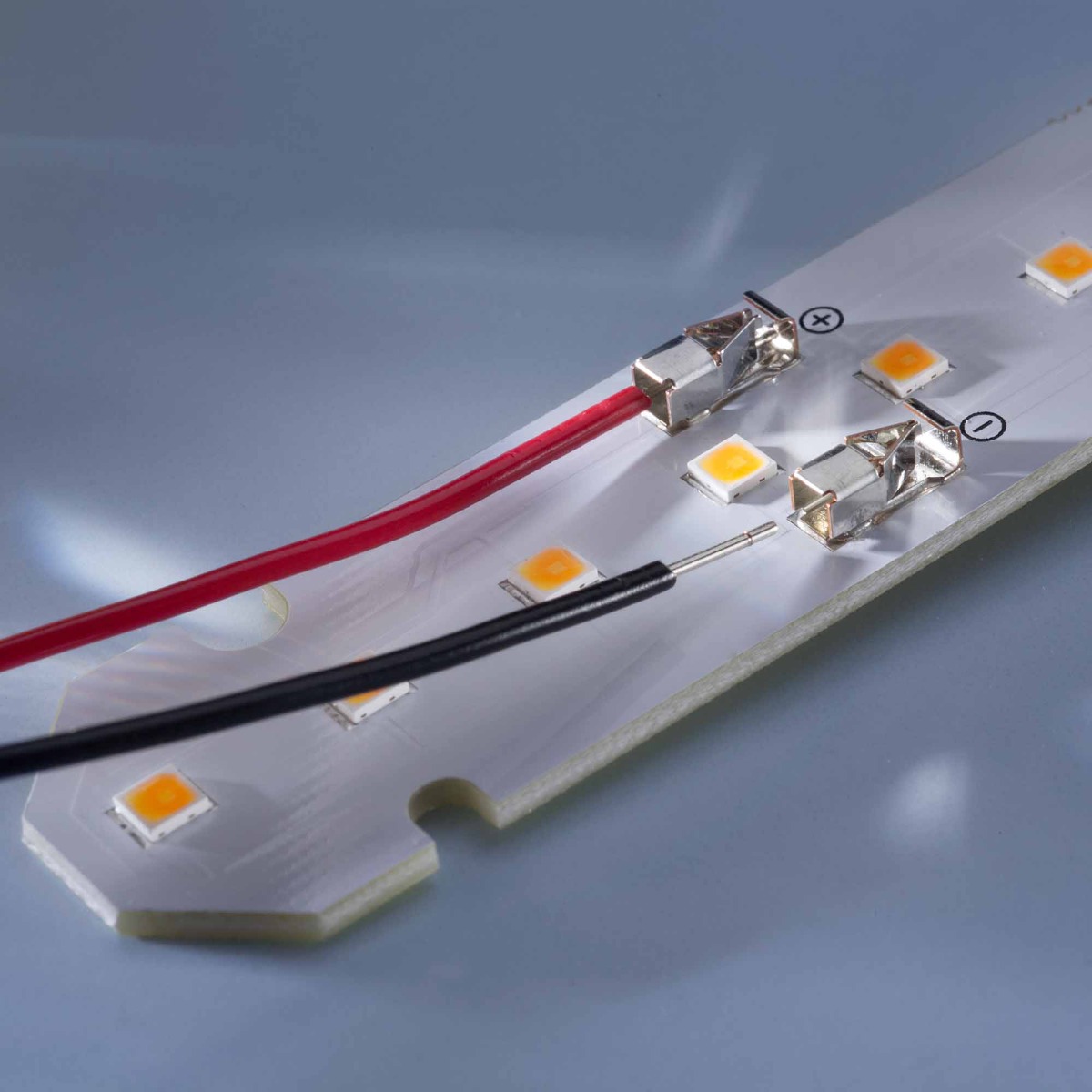

• Connessione di superficie: il modulo LED presenta 2 coppie di connettori plug-in a ciascuna estremità, per il collegamento + / -. I connettori Plug-in consentono di collegare i cavi da 18AWG a 26AWG senza utilizzare un saldatore.

Fase 12: Opzioni avanzate

Se il design del vostro modulo LED è già stato realizzato in dettaglio o se avete esigenze particolari, vi consigliamo di compilare i dettagli pertinenti nella sezione OPZIONI AVANZATE. Compilate solo i campi che vi interessano. È possibile fornire queste informazioni anche via e-mail, nella fase di convalida del progetto.

• Il vostro numero di articolo: Possiamo stampare sul PCB della striscia LED il numero di parte da voi indicato, della lunghezza massima di 10 caratteri. Verrà stampato in aggiunta alle informazioni richieste dalla normativa dell'Unione Europea: produttore, numero di parte del produttore, informazioni tecniche rilevanti (quali: tensione, corrente, temperatura di colore, flusso luminoso, TC), logo CE, ROSH, Recycling.
• Consumo di energia per modulo (W): il consumo di energia per modulo LED sarà considerato durante il processo di progettazione. Vi informeremo se questo valore è troppo basso o troppo alto a causa di altri fattori tecnici.
• Flusso luminoso desiderato per modulo (lm): il flusso luminoso per modulo LED sarà considerato durante il processo di progettazione. Vi informeremo se questo valore è troppo basso o troppo alto a causa di altri fattori tecnici.
• Modulo LED max. Lunghezza massima della fila (m): Molti progetti richiedono che più moduli LED/strisce siano alimentati insieme in una fila. Queste informazioni possono aiutare a progettare correttamente la scheda del modulo LED.

Le opzioni avanzate non devono modificare le caratteristiche del modulo LED e/o il valore dell'ordine.

Fase 13: Ambito di consegna

Il processo d'ordine e il pagamento online possono essere effettuati per l'intera quantità d'ordine (metri) o per disegni, progetti o campioni. In base alla vostra scelta, l'ambito di consegna e il pagamento saranno:

• Quantità d'ordine (pezzi): l'intera quantità inserita al punto 1, compresi disegno, progetto e campioni.
• Solo disegno e campioni: Disegno, progettazione e 5 campioni di massimo 50 cm ciascuno, per la striscia LED con le specifiche dell'ordine.
• Solo disegno: Il disegno delle strisce LED, comprensivo di:

- Disegno dimensionale, con posizione dei LED, piazzole di saldatura, componenti di regolazione della corrente, informazioni stampate sul PCB.

- Riepilogo delle caratteristiche principali (dati tecnici dell'unità di taglio), tra cui dimensioni, modalità di funzionamento, tensione, corrente, potenza, temperatura di colore, flusso luminoso, efficienza, CRI, tipo di LED.

- Informazioni sul PCB: materiale di base, strati, rame.

OPZIONALE: Caricamento dei file (dopo aver effettuato l'ordine):

Caricare i file: Se si dispone di requisiti di progettazione specifici per il modulo o la striscia LED personalizzati, che non modificano le caratteristiche del modulo LED, è possibile caricarli dalla sezione di upload oppure dalla pagina a questo link. I file accettati sono PDF, Gerber, PCB. Accettiamo il formato Zip, Rar, massimo 10MB per tutti i file. Caricare questi file solo dopo aver completato l'ordine! Il numero d'ordine e l'indirizzo e-mail sono obbligatori.
