LumiBar-112 Configurabile Multicolore a 3 canali Plug & Play, TW, Dynasolis, RGB, Modulo LED Zhaga 28x2cm, Made in Germany, 24V
Utilizzate questo modulo specializzato per ordinare le vostre strisce LED a 3 canali personalizzate LumiBar-112 Multicolor.
- Maggiori dettagli di seguito
- Si applicano i termini e le condizioni
- Informazioni con * sono necessarie.
Costruisci la tua striscia LED Nichia multicolore a 3 canali LumiBar-112
- LumiBar-112 è dotata di 112 LED Nichia 757 di media potenza provenienti dal Giappone, con le prestazioni più elevate del mercato.
- Striscia LED da 280x20 mm Progettata secondo lo standard Zhaga (Book 7 L28W2)
- Configurazione a 3 canali, con 28 LED per il canale 1, 56 LED per il canale 2, 28 LED per il canale 3
- Sistema di connessione plug-and-play facile da usare
- Opzioni di colore dei LED: Azzurro (Dynasolis), Blu, Blu-Verde, Verde, Giallo, Rosso
- Opzioni LED bianchi CRI: 70, 80, 90, 99
- Opzioni di temperatura colore: Da 1800K a 7800K
- Opzioni speciali di tecnologia Nichia: Optisolis, Vitasolis, H6, HPS, Horticulture (a 5000K)
- Tensione costante 24VDC
Costruite la vostra striscia LED LumiBar-112 multicolore a 3 canali Plug & Play (fino a 8000lm/m)

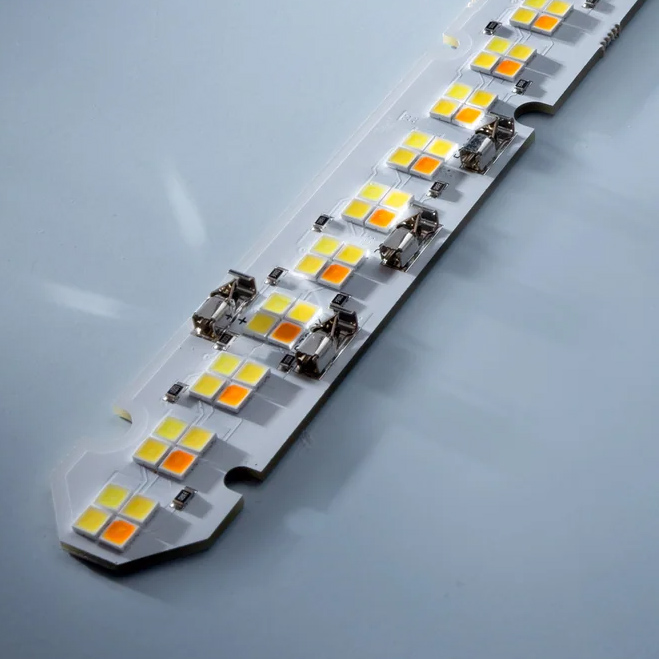

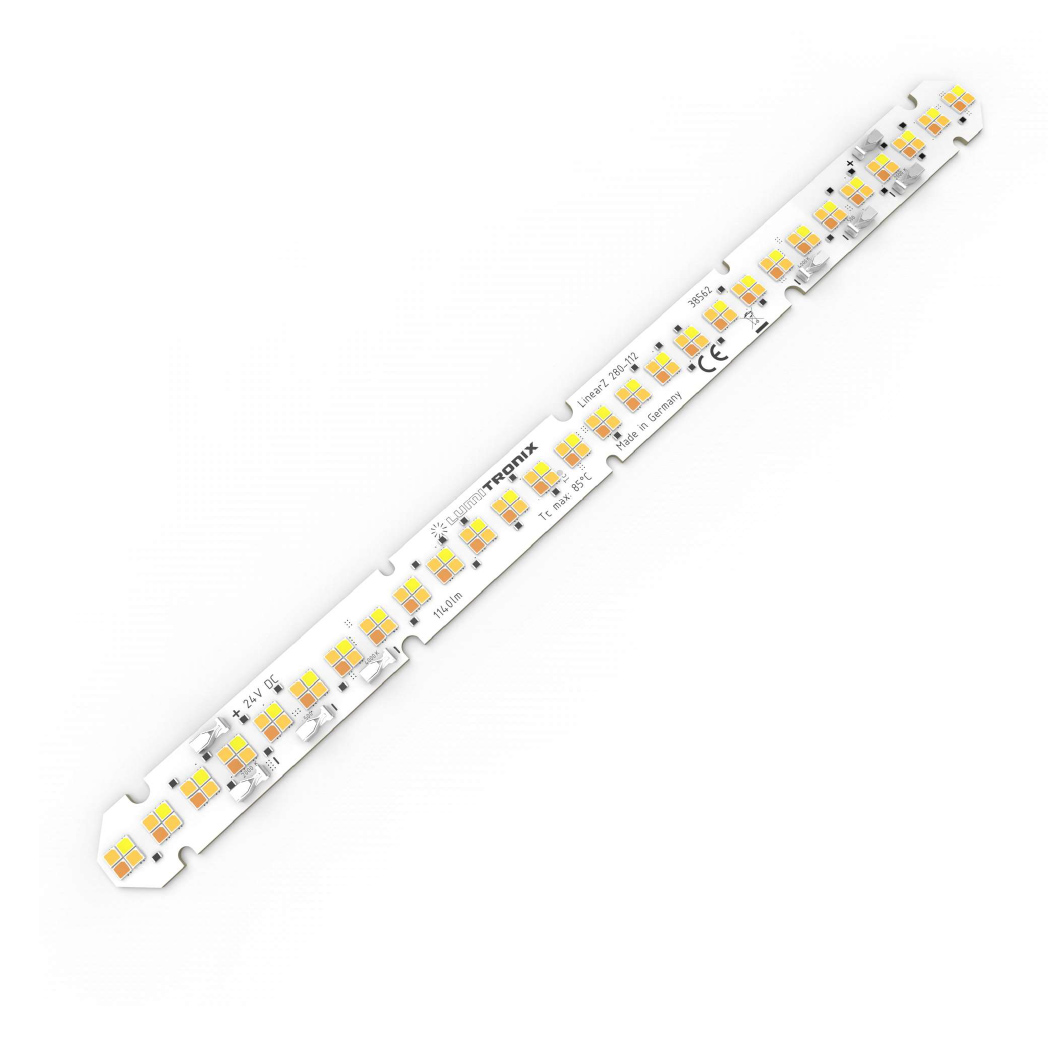

LumiBar-112 è un modulo LED a 3 canali con 28 cluster di 4 LED che possono essere personalizzati per soddisfare un'ampia gamma di applicazioni di illuminazione dinamica, tra cui RGB, Tunable White, Two Color, Circadian e altro ancora. Il secondo canale ha un numero doppio di LED, che possono fungere da fonte di illuminazione principale o concentrarsi maggiormente su un determinato colore.
La striscia LED utilizza la serie di LED Nichia 757 di ultima generazione, i LED 3030 a media potenza leader del settore. La serie di LED bianchi 757 ha la più alta efficienza luminosa del settore (fino a 222 lm/w), affidabilità (fino a 100.000h di vita L70) e tecnologie speciali come Optisolis a spettro completo, Vitasolis, H6, HPS, Horticulture. I LED Nichia 757 a colori includono Azzurro (per Dynasolis), Blu, Verde, Rosso e Giallo. Per l'orticoltura è disponibile lo speciale LED Nichia 757 da 5000K.
La striscia LED è progettata secondo lo standard Zhaga (Book 7 L28W2) e utilizza connettori plug & play per l'installazione senza saldature. Il design a 24VDC consente di alimentare molte strisce in fila con alimentatori a tensione costante comuni, abbinati a un dimmer a 3 canali. L'elevata densità di LED garantisce l'assenza di punti luce e un flusso luminoso molto elevato, fino a 8000 lm/m per il doppio canale in bianco 4000K CRI80. Il suo design compatto lo rende ideale per applicazioni commerciali e mediche.
Queste caratteristiche lo rendono la scelta ideale per la realizzazione di apparecchi luminosi e compatti per spazi commerciali, magazzini, fabbriche o uffici.
Prodotta in Germania, con una durata di oltre 100.000 ore, la striscia LED LumiBar è un prodotto affidabile e professionale per un utilizzo a lungo termine.
Soluzioni LED personalizzate: L'eccellenza dell'illuminazione su misura
Non accontentatevi di soluzioni LED generiche quando il nostro servizio di personalizzazione può soddisfare le vostre esigenze specifiche, evitando i compromessi associati ai prodotti standard. Con oltre 20 anni di esperienza nel settore, produciamo in Germania soluzioni LED innovative, di qualità e ad alte prestazioni, personalizzate in base alle vostre specifiche.
Iniziate il vostro progetto LED personalizzato
Siete pronti a trasformare la vostra visione in realtà con il modulo LED perfetto? Ordinate ora e lasciate che illuminiamo la vostra strada verso l'innovazione, assicurando che il vostro progetto brilli più che mai.
Processo di ordinazione della striscia LED LumiBar-112 personalizzata e dettagli tecnici:
Costruite la vostra striscia LED LumiBar-112 Nichia, Made in Germany, con la serie di LED Nichia 757.
Fase 1: Quantità dell'ordine (pezzi)
Di quanti moduli avete bisogno. Sebbene non vi sia un MOQ, si consiglia di ordinare almeno 178 pezzi.
Fase 2: Colore dei LED per ogni canale
Per ciascuno dei tre canali è possibile selezionare il colore del LED. In base alla scelta, appariranno altre opzioni.
Fase 2: COLORE LED Nichia 757 per ciascun canale ( opzionale, dipende dalla scelta)
Per la selezione del colore dei LED, la LumiBar può essere costruita con la serie di LED Nichia 757 COLOR di ultima generazione, i LED 3030 a media potenza leader del settore. Per ogni opzione è disponibile un solo tipo di LED a colori.
Fare clic qui per vedere l'attuale gamma di LED a colori Nichia.
I LED a colori Nichia 757 includono:

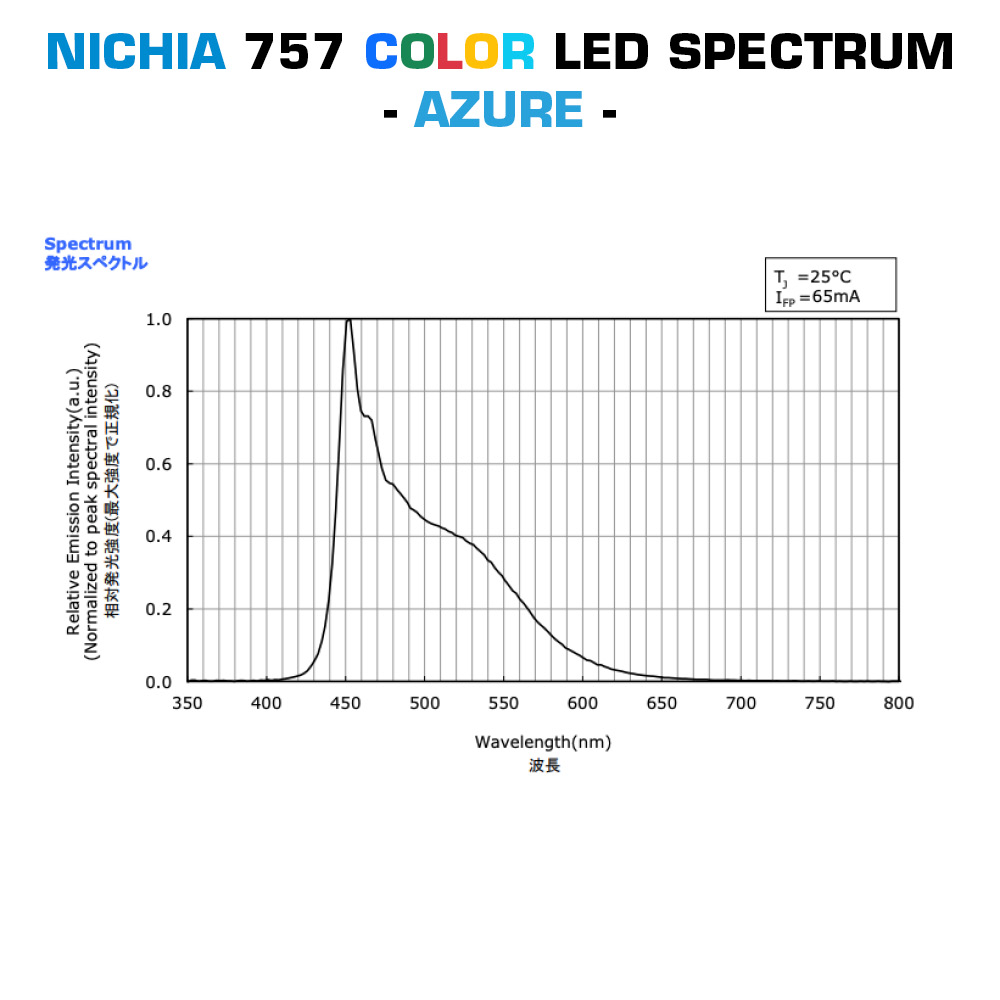

- AZURE: LED a 460 nm*. Componente per Dynasolis. Scegliere un LED bianco caldo per il secondo canale per un effetto completo.

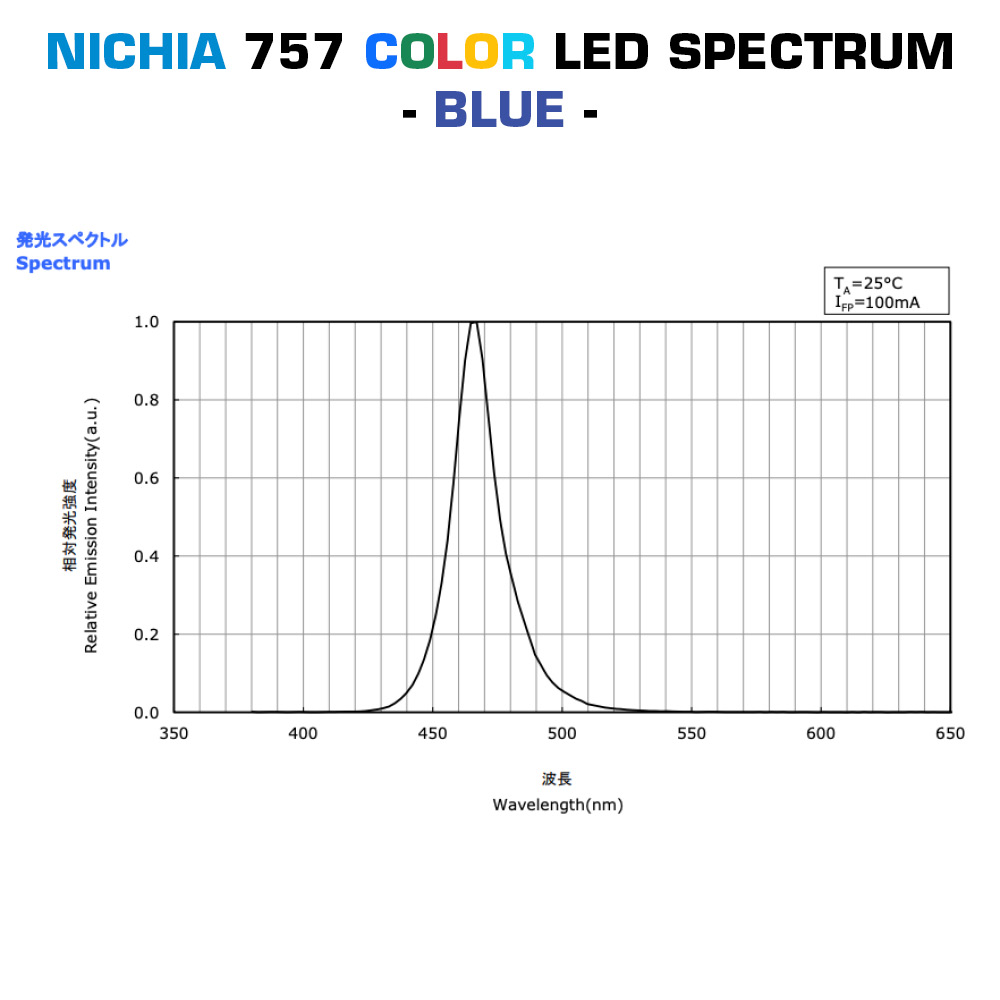

- BLU: 465nm di picco*

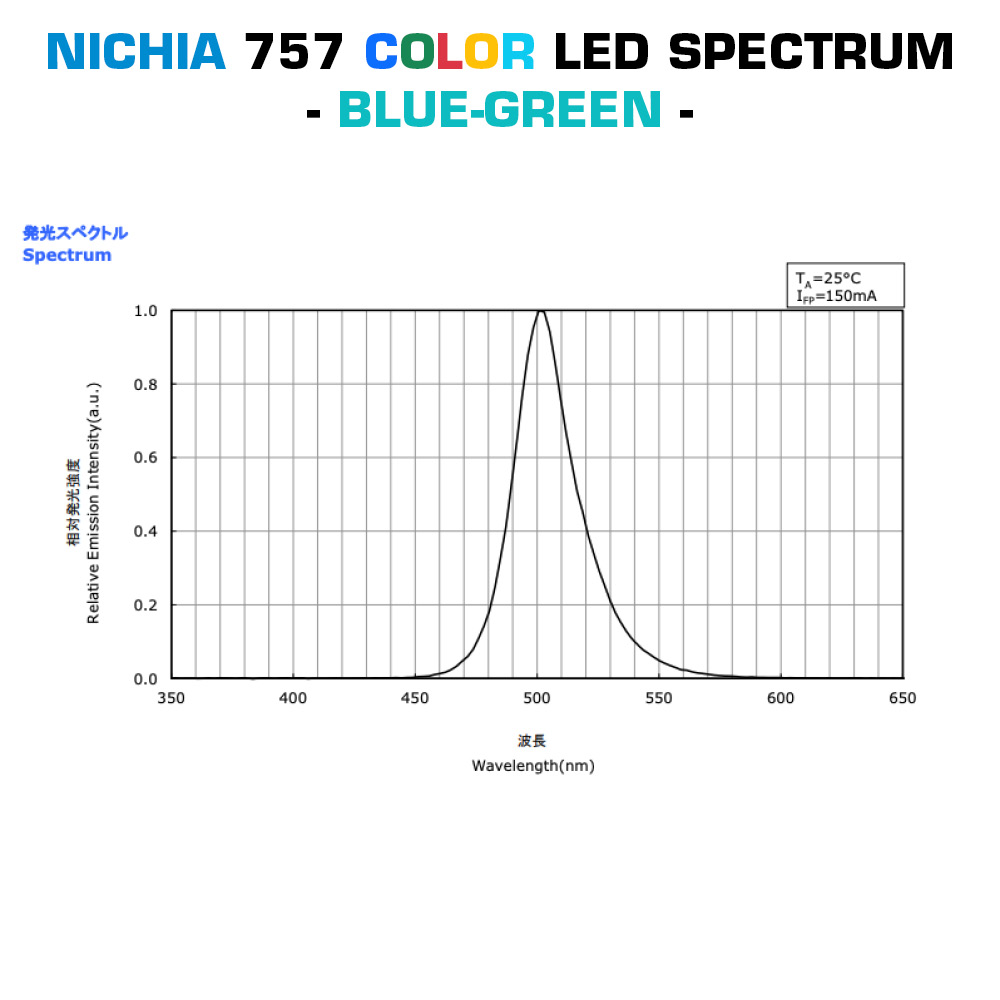

- BLU-VERDE: picco di 505 nm*

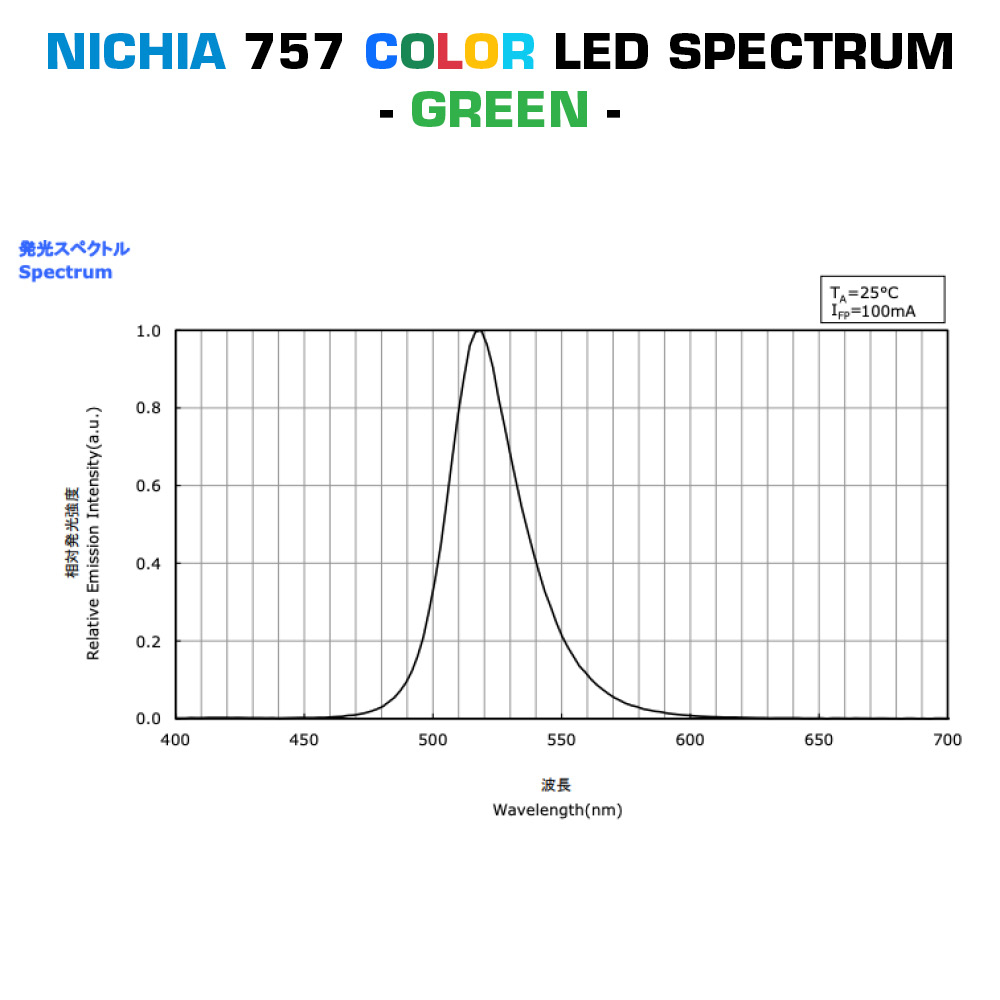

- VERDE: picco 515nm*

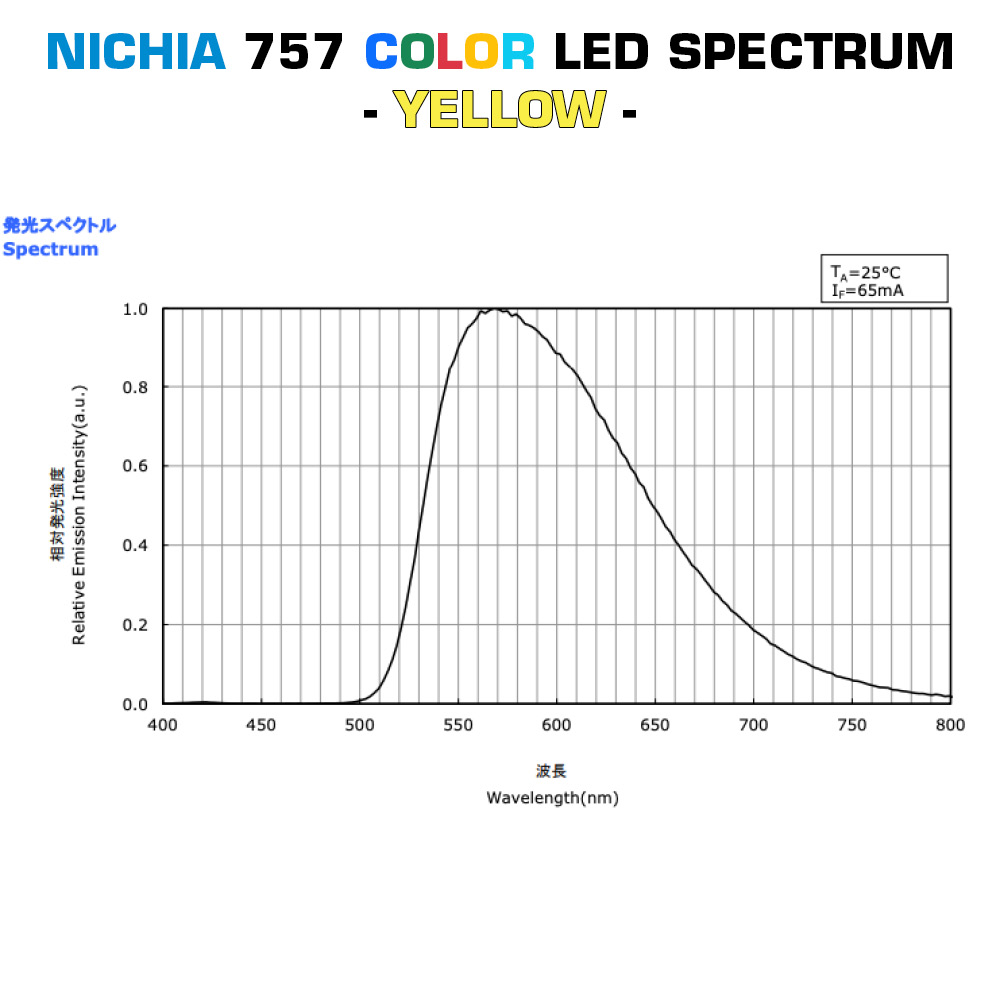

- GIALLO: picco di 570nm*

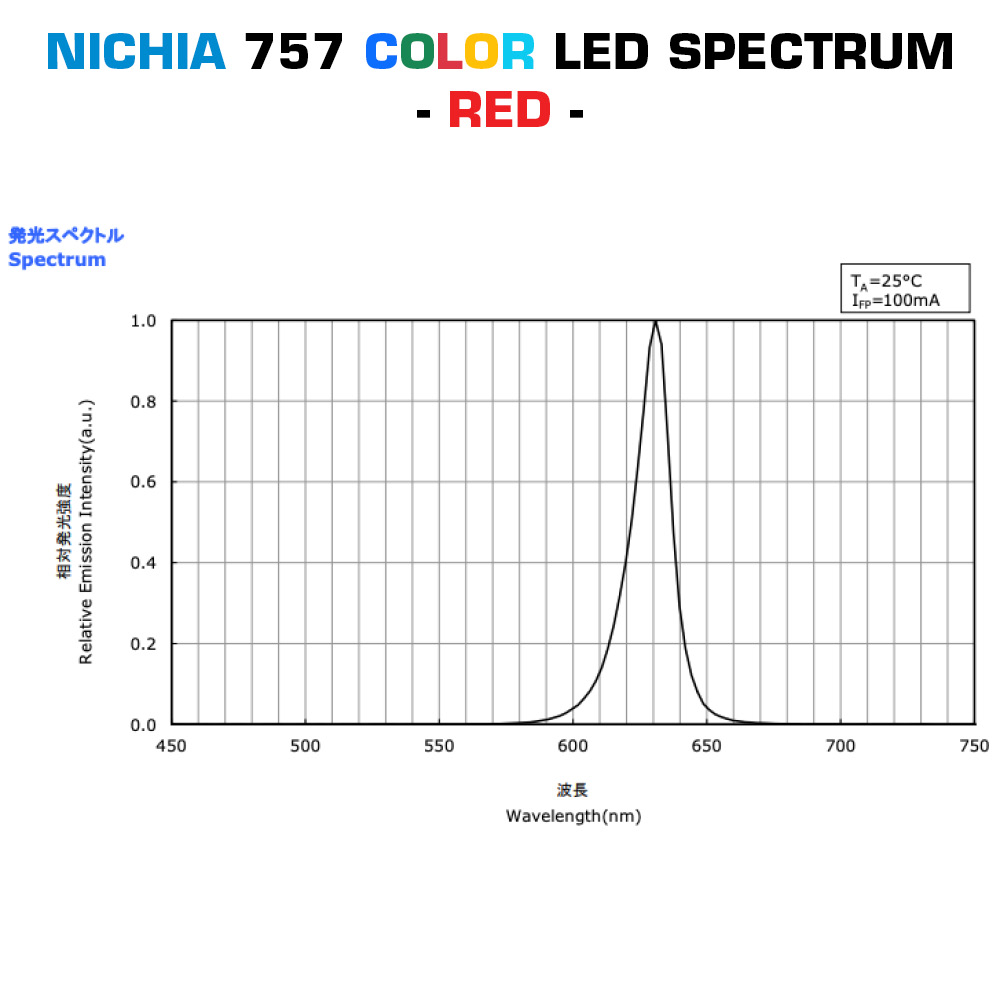

- ROSSO: picco di 635nm*
*Vedere lo spettro dei LED Nichia.
La scheda tecnica specifica il numero di parte del LED Nichia.

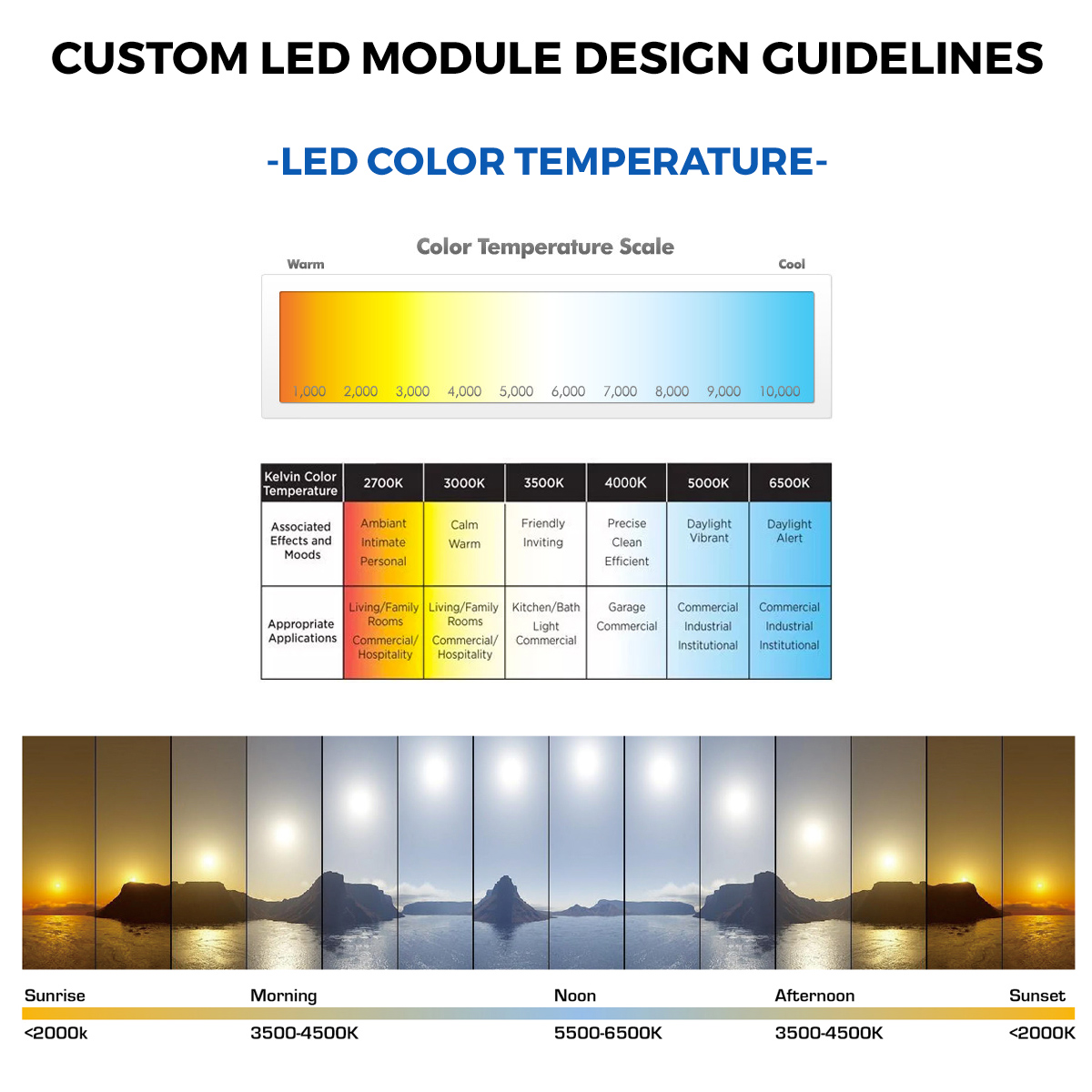

Fase 3: Temperatura di colore dei LED bianchi per ciascun canale (opzionale, dipende dalla scelta)
La LumiBar può avere LED bianchi per uno, due, tre canali o nessuno. Temperature di colore diverse creano effetti visivi diversi e sono adatte ad ambienti diversi. La temperatura del colore si misura in Kelvin (K) su una scala da "calda" a "fredda": Più la luce è "calda", più basso è il numero di Kelvin. Più la luce è "fredda", più il numero di Kelvin è alto. Per ulteriori informazioni sulla temperatura di colore consigliata per un progetto, consultare il nostro blog.
Fase 4: CRI del LED Nichia 757 e tipo speciale per ciascun canale ( opzionale, dipende dalla scelta)
I canali bianchi della striscia utilizzeranno la serie di LED bianchi Nichia 757 di ultima generazione, i LED 3030 a media potenza leader del settore. La serie di LED 757 ha la massima efficienza luminosa (fino a 222 lm/w) e affidabilità (fino a 100.000 ore di vita L70). Ogni LED ha un consumo tipico di 0,2 W a 65 mA, per un flusso luminoso fino a 45 lm.
Fare clic qui per vedere l'attuale gamma Nichia.
I tipi speciali di LED Nichia 757 includono:
- Optisolis 757 e CRI99: LED con uno spettro vicino alla luce naturale, CRI99, R9 minimo 85
- Serie H6 757 & CRI90: LED che raggiungono una qualità del colore migliore rispetto ai LED tradizionali (Ra≥90, R9≥50, R15≥85) mantenendo un'efficacia migliore rispetto ai LED Ra≥80.
- Serie Vitasolis 757 e CRI80: I LED Vitasolis emettono un colore bianco naturale con un alto contenuto di energia blu-verde che stimola il risveglio e favorisce una vita vivace.
- Serie HPS 757 e CRI70: LED che riproduce fedelmente il colore di emissione delle lampade al sodio ad alta pressione (HPS), più spesso utilizzate per l'illuminazione stradale e l'illuminazione esterna in tutto il mondo.
- Rs060 Hortisolis: un LED da 5000K che incorpora tutta la luce necessaria per la crescita delle piante in un unico pacchetto, elaborando una combinazione di fosfori che consente di aumentare l'efficienza produttiva per area della fattoria artificiale.
Non tutte le temperature di colore sono disponibili per ogni tipo di LED o CRI. La scheda tecnica specificherà il numero di parte del LED Nichia.
Fase 6: Ambito di consegna
Il processo d'ordine e il pagamento online possono essere effettuati per l'intera quantità dell'ordine (pezzi) o per disegni, progetti o campioni. In base alla vostra scelta, la portata della consegna e il pagamento saranno:
- Quantità d'ordine (pezzi): l'intera quantità inserita al punto 1, compresi disegno, progetto e campioni.
- Solo disegno e campioni: Progetto, scheda tecnica e 5 campioni della striscia/modulo LED con le specifiche dell'ordine.
Il datasheet includerà:
- Disegno dimensionale, con posizione dei LED, piazzole di saldatura, componenti di regolazione della corrente, informazioni stampate sul PCB.
- Riepilogo delle caratteristiche principali (dati tecnici dell'unità di taglio), tra cui dimensioni, modalità di funzionamento, tensione, corrente, potenza, temperatura di colore, flusso luminoso, efficienza, CRI, tipo di LED.
- Informazioni sul PCB: materiale di base, strati, rame.
Specifiche tecniche di LumiBar-112:
- 112 LED Nichia 757 per striscia, 400 per metro

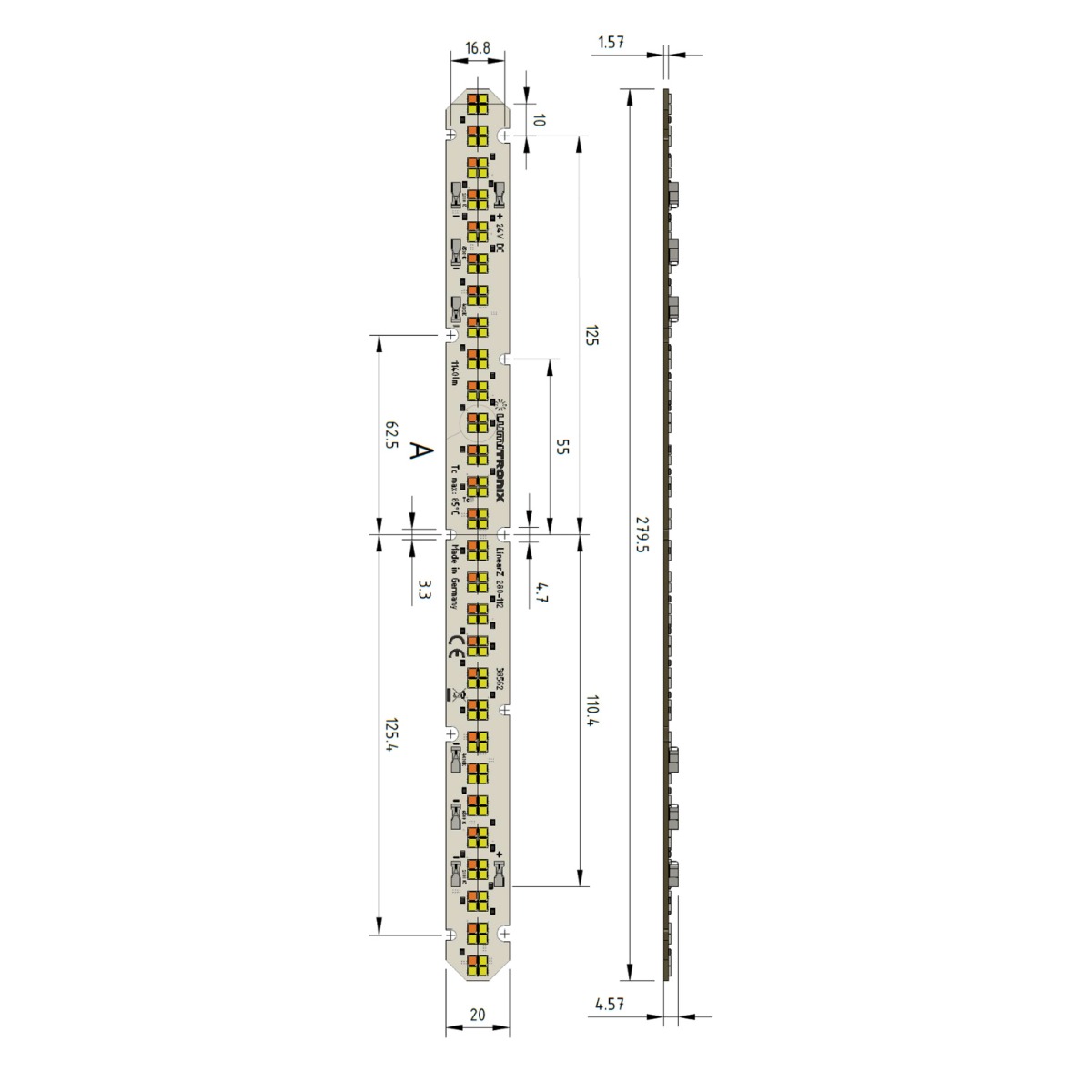

- Dimensioni (LxAxP): 280 x 20 x 4,57 mm
- Progettata secondo lo standard Zhaga (Libro 7 L28W2)
- Sistema di connessione Plug & Play, per fili di calibro: 18AWG - 26 AWG / 0,13 mm² - 0,8 mm²
- Tensione costante a 24 V CC con controllo a 3 canali, con + comune
- Luminosità elevatissima, fino a 8000 lm al metro per CRI80 a 5000K
- 100.000h di durata
- Opzioni LED a colori: Azzurro (Dynasolis), Blu, Blu-Verde, Verde, Giallo, Rosso
- Opzioni LED bianchi CRI: 70, 80, 90, 99
- Opzioni di temperatura colore: Da 1800K a 7800K
- Opzioni speciali di tecnologia Nichia: Optisolis, Vitasolis, H6, HPS, Horticulture (a 5000K), Dynasolis (Azure+Warm White)
- Potenza nominale fino a 8W per canale
- Ottimizzato per applicazioni in ufficio, industriali o commerciali
- Facile da installare
- Garanzia di 5 anni
- Ellisse MacAdam a 3 livelli
- Dimmerabile
- Prodotto in Germania
- LED prodotti in Giappone
- CE, ROSH, REACH
Applicazioni per le strisce Lumibar-112 LED Nichia:
- Produzione di apparecchi compatti e molto luminosi
- Illuminazione commerciale per la presentazione di prodotti
- Apparecchi di illuminazione ad alto flusso e di lunga durata per negozi, uffici, studi televisivi, cliniche mediche
- Orticoltura
- Illuminazione di emergenza
| SKU | lumibar_112_3ch |
|---|---|
| Flusso luminoso al metro | 8000 |
| Dimmerabile | Bianco accordabile, Si, Colore regolabile |
| Angolo di visione | 120° |
| Garanzia (in mesi) | 60 |
| Gamma di prodotti | LumiBarTW |
| Tipo di striscia | Rigido |
| Dimensioni | 280x20x4.57 |
| Dimensioni: Lunghezza (mm) | 28 |
| Dimensioni: Larghezza (mm) | 20 |
| Dimensioni: Altezza (mm) | 4.57 |
| Fabbricante | Lumistrips |
| Tensione diretta (V) | 24 |
Termini e condizioni dell'ordine di moduli LED personalizzati
Una volta confermato l'ordine, produrremo la striscia o il modulo LED personalizzato presso la nostra fabbrica in Germania, in base alle specifiche fornite. Per la conferma dell'ordine è richiesto il pagamento. Gli ordini con pagamento online andato a buon fine sono considerati confermati.
Ecco come si presenta la tempistica una volta confermato l'ordine:
- Convalida del progetto: verificheremo i dettagli dell'ordine e le informazioni fornite in aggiunta (file caricato), entro 5 giorni lavorativi.
- Bozza del progetto: Vedrete il primo disegno della vostra striscia o modulo LED personalizzato entro 2 settimane.
- Scheda tecnica: Dopo l'approvazione del disegno, creeremo per voi la scheda tecnica della striscia LED personalizzata, entro 2-4 settimane.
- Campioni: È possibile richiedere di ricevere dei campioni quando si ordina o si riceve la scheda tecnica. Questa opzione ha un costo aggiuntivo e si aggiunge al tempo totale di consegna dell'ordine. I dettagli saranno forniti al momento della ricezione della richiesta.
- Produzione di massa: Una volta approvata la scheda tecnica e/o i campioni, inizieremo la produzione completa, che richiederà 6-10 settimane.
Con noi, il vostro investimento nella tecnologia LED personalizzata è trasparente, con fasi chiare e tempistiche prevedibili.
Modifiche, cancellazioni, rimborsi e restituzioni di ordini personalizzati:
1. Le modifiche alle specifiche del modulo possono essere apportate durante il processo di progettazione. Tali modifiche possono essere causate da dati errati forniti al sistema di ordinazione online, come ad esempio specifiche tecniche impossibili da produrre o dati errati.
Per i moduli LED con dimensioni personalizzate, il separatore decimale è il punto (.)
Le modifiche che comportano costi aggiuntivi comportano il ricalcolo del valore dell'ordine.
2. L'ordine di un modulo LED personalizzato può essere annullato:
- Entro 5 giorni lavorativi con una penale del 5%.
- Dopo aver ricevuto la bozza di progetto con una penale del 15%.
- Dopo aver ricevuto il datasheet per una penale del 25%.
- Dopo aver ricevuto i campioni per una tassa di annullamento del 25% + il costo dei campioni.
Una volta approvati il datasheet e/o i campioni e avviata la produzione di massa, l'ordine non può essere annullato. I prodotti LED personalizzati non possono essere restituiti. Ci riserviamo il diritto di annullare gli ordini in qualsiasi momento, fino al momento della consegna. Gli ordini annullati per nostra decisione saranno interamente rimborsati. Non saremo responsabili di eventuali costi o danni associati causati dall'annullamento dell'ordine o da ritardi nella consegna.
Garanzia sui moduli LED personalizzati:
Forniamo una garanzia di 5 anni per tutti i moduli LED personalizzati, in base ai nostri termini di garanzia standard.
La temperatura di funzionamento è un fattore cruciale per la durata del modulo LED. La temperatura massima di funzionamento (TC) viene specificata in fase di progettazione e riportata sul prodotto e sulla scheda tecnica. È importante utilizzare una gestione termica per evitare il superamento del valore massimo. Se non è possibile, è necessario informarci durante la fase di progettazione.
Metodi e costi di spedizione:
Accettiamo anche la spedizione tramite il vostro conto espresso con DHL, TNT, UPS o FedEx. Dopo aver ricevuto l'ordine, vi preghiamo di contattarci via e-mail per questa scelta.
Per i pacchi ingombranti con prodotti LED e accessori personalizzati, i costi di spedizione standard aggiunti tramite il processo di ordinazione online potrebbero non coprire completamente la consegna sicura e puntuale dell'ordine. Se, prima di spedire l'ordine, scopriamo che il costo di spedizione è superiore a quello già pagato o a quello che possiamo coprire con la spedizione gratuita, potremmo chiedervi di coprire il costo aggiuntivo. In caso di ordini con spedizione gratuita, il costo massimo di spedizione coperto da noi è di 40€.
Certificazioni dei moduli LED personalizzati:
Costruiti in Germania, i moduli LED personalizzati hanno le seguenti certificazioni:
- CE
- ROSH
- REACH
Su richiesta, possono essere fornite altre certificazioni (a pagamento):
- UL
- CSA
